Automatische Impedanz-Testcouponerzeugung
NEU Stand Alone Speedstack Coupon-Generator

Coupon Generator Broschüre (pdf)

Fordern Sie eine Demoversion hier an

NEU - Speedstack Coupon-Generator jetzt auch als Stand-Alone-Lösung:

Ab Version 9_02 ist der Speedstack Coupon-Generator auch als Stand-Alone-Lösung ohne Speedstack Lagenaufbauprogramm lauffähig.


Speedstack Coupon-Generator

Speedstack Coupon-Generator ist eine neue Option zu Speedstack PCB und Speedstack Si.



Welche Vorteile bietet der Speedstack Coupon-Generator?

Der Coupon-Generator übernimmt die impedanzkontrollierten Lagenaufbauten aus Speedstack PCB oder Speedstack Si und erzeugt daraus den entsprechenden Impedanz-Testcoupon mit sämtlichen erforderlichen Impedanz-Testleitungen. Dieser Vorgang war bisher sehr zeitintensiv.



Coupon-Generierung

Zusätzlich zum Zeitaufwand ist die manuelle Coupongenerierung anfällig für Fehler - speziell wenn komplexe Strukturen enthalten sind. Bisherige Lösungen zur Couponerzeugung mittels Skripts unterstützen häufig nicht die komplexeren koplanaren Modelle oder Waveguide-Strukturen.



Probe-Kontaktierung

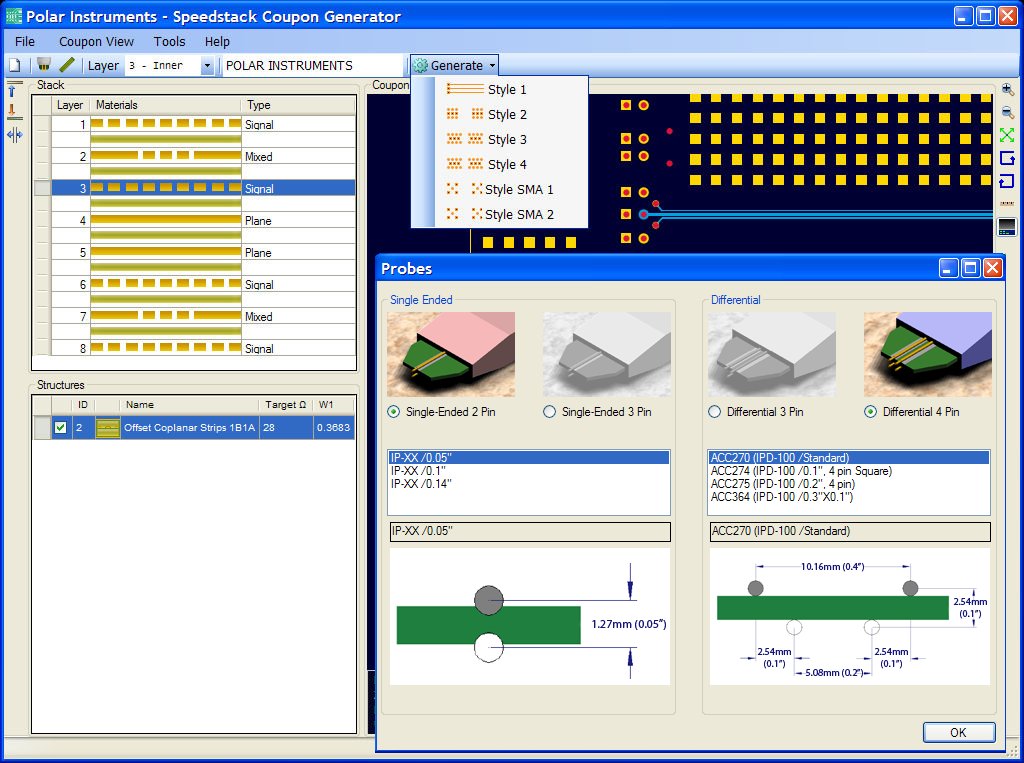

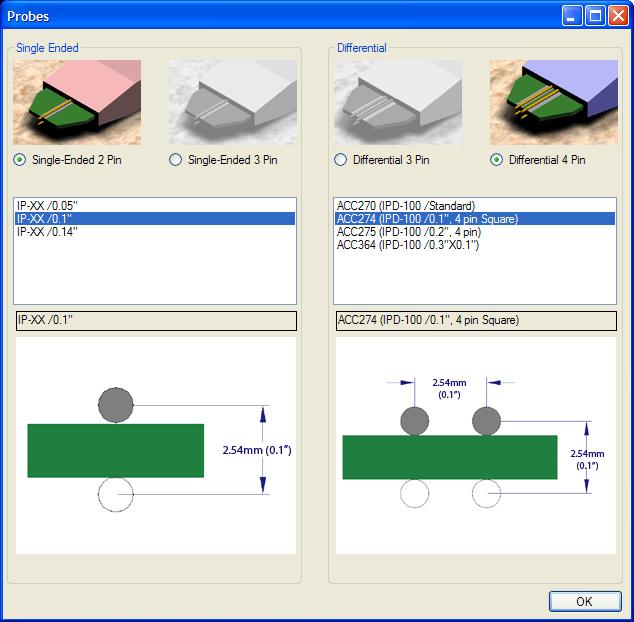

Ein kritischer Punkt beim Coupon-Design ist die richtige Auswahl der Coupon-Anschlusspunkte. Der Speedstack Coupon-Generator bietet Ihnen die Auswahl vordefinierter Rastermaße der Polar IP-Prüfspitzen zum CITS Impedanzmeßsystem. Die Kontaktabstände der gewählten Probe werden automatisch in das Coupondesign eingefügt.

Wie wird die Coupon-Generator Option verwendet?

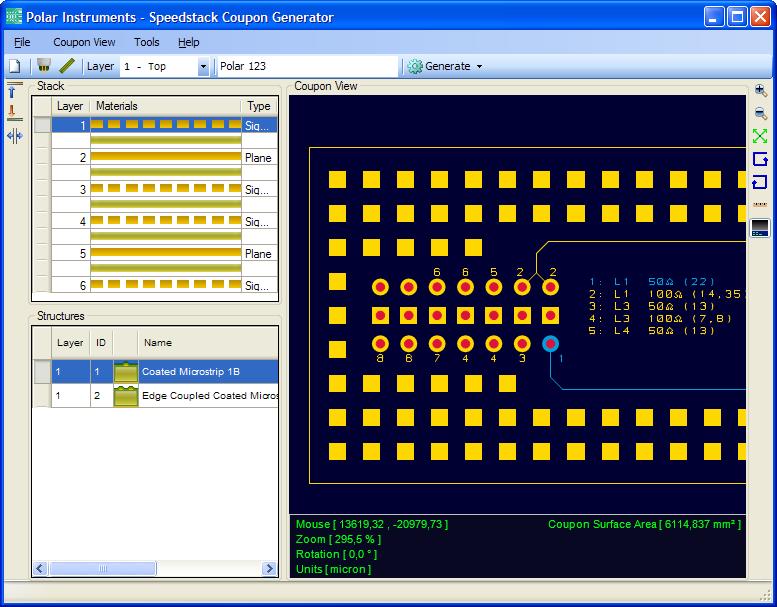

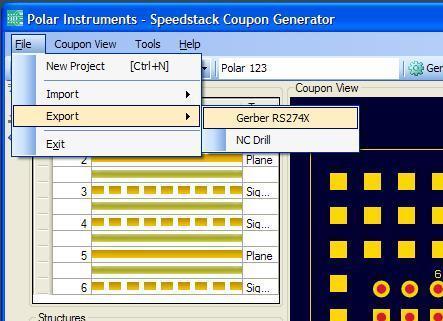

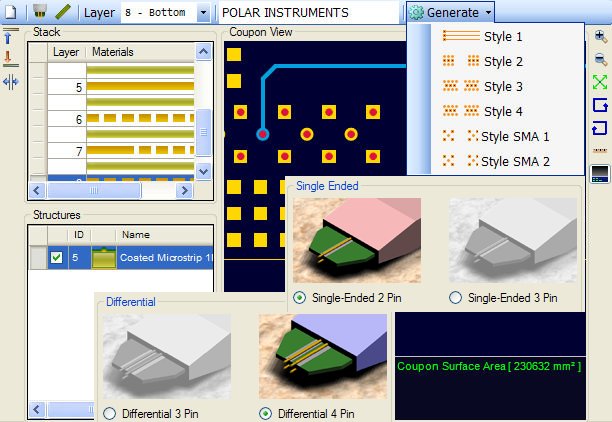

Nachdem Sie den impedanzkontrollierten Lagenaufbau in Speedstack erzeugt haben, kopieren Sie den Aufbau in den Speedstack Coupon-Generator, wählen die passende Prüfspitzen-Rastermaße und den bevorzugten Coupon-Type. Der Coupon-Generator erzeugt daraus sofort die Coupon-Daten im Extended Gerber RS-274X Format und die Bohrdateien. Ab Version 9_02 aufwärts ist es möglich, die Daten von der Si8000m/Si9000e Impedanzberechnung über kopieren/einfügen oder manuell zu übertragen. Power User, welche mit Scripting vertraut sind, können die Daten auch über XML direkt importieren.

Haben Sie Interesse?

Kontaktieren Sie uns bitte, um weitere Informationen zum Speedstack Coupon-Generator zu erhalten.



Systemanforderungen:

Details zu den Systemanforderungen der Speedstack Coupon Generators finden Sie unter AP605


Für weitere Fragen zum Speedstack Coupon-Generator kontaktieren Sie uns unter germany@polarinstruments.com oder Tel. +43 7666 20041-0
