Der Austausch von Impedanz-Parametern zwischen der
SB200 und der Si8000
Applikationsschrift 179
Die SB200 bietet die Möglichkeit, einzelnen Lagen in einem Lagenaufbau impedanzkontrollierte Strukturen zuzuordnen. Die Verknüpfung der SB200 mit dem Polar Si8000 Controlled Impedance Field Solver liefert Impedanzwerte für eine gewünschte Struktur per Mausklick.
Die Struktur-Parameter können einfach in den Si8000 Quick Solver zur weiteren Verarbeitung (z.B. für die Si8000 Zielsuch-Funktion) kopiert und die berechneten Werte zurück in den SB200 Lagenaufbau übernommen werden.
Diese Applikationsschrift beschreibt den Austausch von Impedanz-Daten zwischen der SB200 und der Si8000, um eine impedanzkontrollierte Struktur mit den korrekten Impedanzwerten in den Lagenaufbau einzufügen.
1. Prüfen Sie zuerst, ob Sie die aktuelle SB200 Version 2.00 und Si8000m Version 3.00 verwenden.
2. Starten Sie die SB200 und Si8000 Applikation.
3. Öffnen Sie einen Beispiel-Lagenaufbau in der SB200.
4. Wählen Sie eine elektrische Lage (durch Mausklick) — zum Beispiel Lage 1.

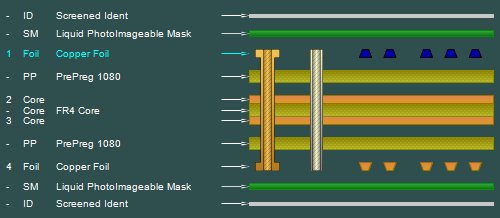

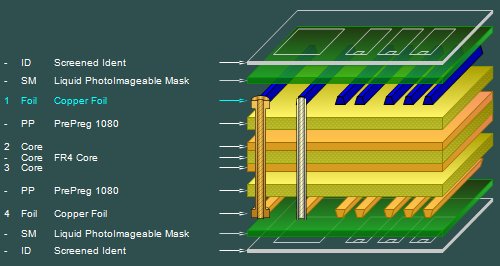

(Hinweis — schalten Sie zur einfacheren Auswahl in die 2D-Ansicht).
5. Wählen Sie das Registerblatt "Controlled Impedance" (es erscheint das blaue "Plus"-Zeichen).

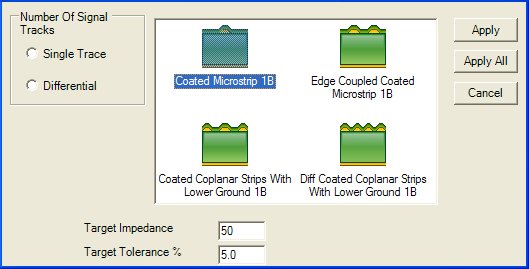

6. Fügen Sie eine Struktur hinzu — zum Beispiel eine Coated Microstrip .
Es erscheinen die "Kopieren"- und "Einfügen" -Tasten für den Parameteraustausch mit Si8000 in der SB200 Werkzeugleiste.
7. Geben Sie eine Zielimpedanz im Feld "Target Impedance" ein. (in diesem Beispiel 50 Ohm).

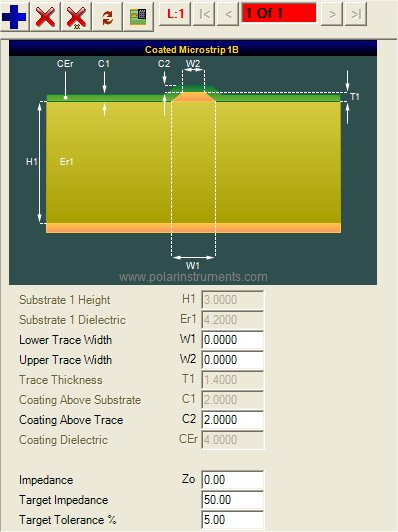

8. Geben Sie weitere Parameterwerte für "Trace Width" etc. ein.
9. Verwenden Sie die (linke) "Kopieren" - Taste um die Werte in die Si8000 Zwischenablage zu kopieren.
10. Wechseln Sie zur Si8000 Applikation.

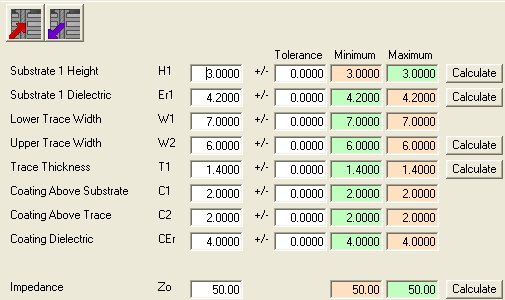

11. Verwenden Sie die (rechte) "Einfügen" - Taste um die Werte von der SB200 einzufügen. (Si8000 sollte automatisch die korrekte Struktur auswählen) — Prüfen Sie, ob die korrekten Einheiten eingestellt sind.
12. Starten Sie die Zielsuche nach der erforderlichen Leiterbreite... (Klicken Sie dazu auf die Taste "Calculate" neben dem Feld für "Lower Trace Width" — wenn der gewünschte Wert nicht erreicht werden kann, muss der Lagenaufbau geändert werden).
13. Kopieren Sie die Parameter zurück in die SB200 mit der Taste "Copy to SB200". Wechseln Sie zur SB200 und fügen Sie die Werte mit der Taste "Paste from Si8000" ein.
14. Wurden die Daten aus Si8000 in die
SB200 eingefügt, klicken Sie auf die "Calculate" Taste,
um die Struktur neu zu berechnen.
|
|
