NOUVEAU Système de test à sonde mobile
GRS500

Diagnostic des cartes

Technologie mixte CMS
BGA

Facilite la réalisation de prototypes
Diagnostique les cartes complexes
Accélère la mise sur le marché
Compatible avec plus de 20 formats CAO

Localisation rapide des défauts

Vous savez que la recherche des pannes sur les cartes électroniques complexes requière de la compétence. Le  système de test GRS est conçu pour vous amener rapidement sur le défaut et vous aider à dépanner vite vos cartes afin de libérer votre temps pour des tâches plus importantes. Vous allez de cette façon augmenter votre productivité, en gagnant du temps et réduisant les coûts.

Prototypes, production de petites séries ou sortie de nouveaux produits constituent un challenge dans un environnement de production.

Comment être sûr que vos programmes et interfaces de test seront prêts en même temps et disponibles lors de la sortie d'un nouveau produit. Le nouveau GRS500 de Polar est là pour vous apporter la solution. Il est spécialement conçu pour diagnostiquer les cartes dans les cas où les quantités ne peuvent justifier l'emploi d'un testeur automatique conventionnel (ATE), tels que les prototypes, les pré-séries d'un nouveau produit ou bien encore la fabrication de lots de cartes. L'équipement permet un test clair avec l'avantage d'un coût réduit et une mise en oeuvre simple. L'association d'un logiciel puissant, utilisant pleinement les données CAO, et une technologie de diagnostic reconnue est le point clé du système. Dès que votre niveau de production augmente, le GRS500 est une valeur sûre pour supporter le dépannage après le test fonctionnel et optimiser votre productivité.

Le dépannage des cartes avec le GRS500

Le GRS500 est un système destiné à localiser les défauts sur les cartes complexes, là ou les outils à base d'interface ne sont pas une solution viable. Il compare les caractéristiques de la carte défectueuse avec celles d'une carte de référence, en utilisant une méthode de test d'impédance nodale et une technique de "Videosection" qui affiche des images à haute résolution de la carte de référence et a compare avec celle sous test, en mode "Live". Le tout est complété par un logiciel graphique de dépannage à base de CAO  destiné à identifier la position physique du défaut sur le noeud suspect.

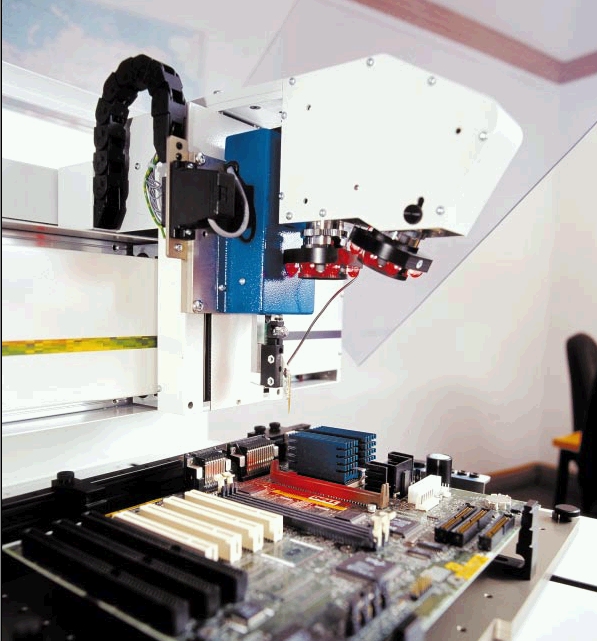

Grande souplesse du système à sonde

Conçu pour diagnostiquer les défauts sur tous les types de technologies, le système GRS présente les caractistiques de pointage suivantes:

• Une hauteur de survol de sonde de 100mm, capable de tester les plus grands composants.

• Deux caméras vidéo " LIVE"

• La caméra n°1 est utilisée à la programmation et à l'inspection

• La caméra n° 2 sert à visualiser la zone de test en direct

Les performances du GRS lui permettent de localiser les pannes sur toutes les technologies , que ce soit des trous traversants, du CMS à géométrie fine ou du BGA (Le GRS assigne automatiquement les points de test aux noeuds accessibles du BGA)

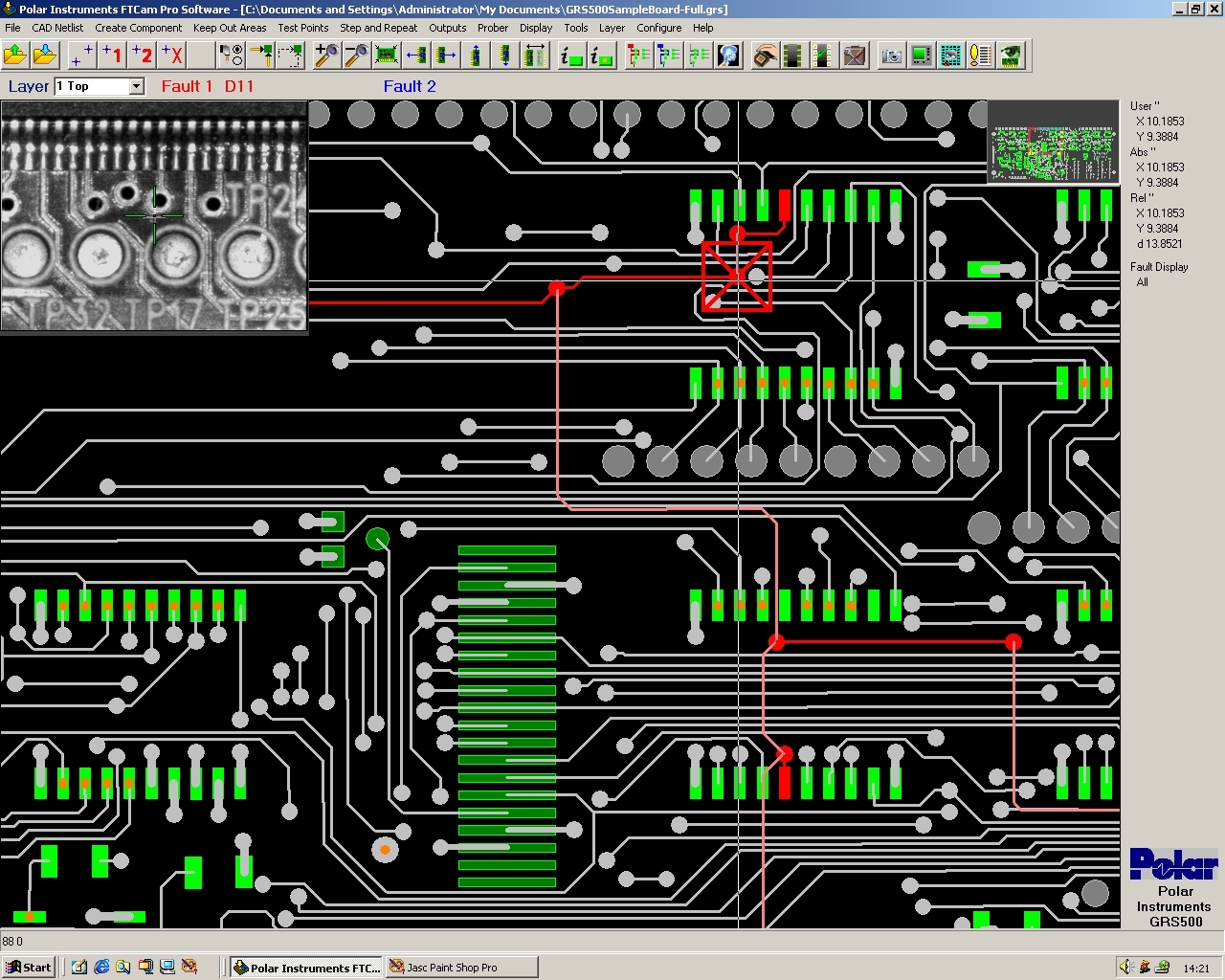

Cliquez pour voir tout l'écran

Conçu à la base pour durer longtemps, être souple et économique d'emploi, le GRS500  vous aidera à réduire vos coûts pendant de nombreuses années et pourra servir pour tous les types de cartes électroniques

Cet investissement sera rentable si vous répondez oui à au moins 2 des critères suivants :

Ajout de la valeur ajoutée à vos cartes
Introduction fréquente de nouveaux produits
Fabrication de petites séries de cartes
Emploi de test fonctionnel ou de testeur automatique (ATE)
Utilisation du boundary scan
Mise au point de prototypes
