PCB 스택 업 설계 및 문서화
|
|
|
|
|
SB200a 사용설명서 브로셔가 필요한 경우 이 곳곳을 누르십시오. 평가판을 다운로드 하려면 이 곳을 클릭하십시오 SB200a FAQ 재료 파트너 프로그램 |
||||
|
SB200a Professional 에디션 이제 Si8000m 필드 해석 임피던스 계산기와 연동됩니다. 새로운 특장점: 다음 언어 버전들로 제공됩니다:
SB8000 패키지에는 Si8000m과 SB200이 포함되어 있습니다. (자세히) |
|
|
||||||
|
놀라운 사용 편의성 이제 폴라 SB200a PCB 스택업 & 컨스트럭션 빌더는 레이어 스택업 생성을 위한 신속하고 전문적인 솔루션을 제공해드립니다. SB200a는 탁월한 시각 정보 제공과 사용 편의성을 가지고 있으며 동시에 구축 공정에서 적절한 재료가 사용되고 있다는 것을 확인하는 작업과 관련된 모든 사람에게 공식 문서를 제공해드립니다. 시간 절약 PCB 스택업 문서화 및 제어 작업은 인터커넥트 설계자와 PCB 일선 엔지니어에게 점점 더 많은 시간을 요구합니다. 레이어 빌드를 읽기 편한 표준 포맷인 .stk (닷스택이라고 부르세요)으로 공유합니다. 제조업체를 위한 희소식: 이제 레이어 스택업 문서화를 신속하고 전문적으로 처리할 수 있습니다. 재료 타입과 핵심 스택업 관련 정보를 공장 내부에서는 물론 고객과도 공유하십시오. 인터커넥터 엔지니어를 위한 희소식: 레이어 스택업을 일목요연하게 파악할 수 있으므로 선호하는 제조업체와 쉽게 커뮤니케이션과 정보 공유를 할 수 있습니다. CAD 부서 매니저를 위한 희소식: 여러 회로기판 공급 업체와 거래하고 계십니까? 아니면 실수 없이 시제품에서 양산으로 전환하는 것만이 관심사입니까? SB200는 적절한 레이어 스택 정보를 이해하기 쉬운 포맷으로 모두 하나로 묶어서 제공합니다. 전기엔지니어(EE)를 위한 희소식: PCB 제작이 "마술"처럼 느껴지십니까? SB200는 여러분의 요구사항을 정확하게 제조업체(혹은 바이어)에게 전달하는 데 도움을 드립니다. 그렇게 함으로써 여러분이 가능한 한 가장 경제적이면서 원하는 사양을 충족시키는 기판을 제조업체로부터 확보할 수 있도록 보장합니다. 바이어와 중개업자를 위한 희소식: 바이어로서, 문제가 없어 보이는 기판을 수령했다가 나중에 생산 엔지니어가 여러분에게 와서 레이어가 뒤바뀌었다던가 레이어 스택 문제 때문에 트레이스 임피던스가 정확하지 않다는 불만을 토로하던 경험이 있으십니까? 여러분의 엔지니어링 팀에게 SB200 레이어 스택 정보 파일에 제조 데이터를 제공하도록 하면 위에 말한 것과 같이 불행한, 그리고 비용이 많이 드는 곤경을 겪을 가능성이 거의 없을 것입니다. 스택업을 SB200와 공유하면 엔지니어링 팀과 공급 업체간의 커뮤니케이션이 간단해집니다. |
|||||||
|
|
명확하고 간결한 문서
스택업 정보를 명확하고 일관성 있는 포맷에 담아 공유하고 문서화하십시오. 재료 사용 현황과 그래픽 스택업 뷰를 프린트하거나 인터커넥트 설계자나 제조업체가 쉽게 읽을 수 있는 포맷에 담아 전자 형태로 공유할 수 있습니다. |
||||||
|
다음과 같은 설계 규칙 점검:
실시간 설계 규칙 중요 점검 사항, 재료 불일치, 구리 불균형, 내부 레이어상의RCC 박막 및 기타 설계 매개변수. |
||||||
|
재료: PCB 조립자는 공통적으로 사용되는 재료들과 일반적으로 재고에서 이용할 수 있는 재료의 라이브러리를 비용 또는 성능 정보와 함께 구축할 수 있습니다. SB200 전문가용을 선택하면 재료 라이브러리를 문자 형태로 직접 불러올 수 있습니다. 이러한 정보는 인터커넥트 설계자들과 공유될 수 있습니다. 따라서 설계자들은 비용/리드 타임/또는 성능에 기초하여 즉시 재료를 선택할 수 있습니다. |
||||||
| 시스템 요구 사항 | |||||||
|
SB200a는 최신 툴과 리소스를 개발되었으며 마이크로소프트 .net 프레임워크 호환성을 요구합니다. 폴라는 SB200을 윈도우 2000 혹은 윈도우 XP에 설치할 것을 권장합니다. SB200는 윈도우 98이나 윈도우 NT 4.0에서도 작동되나 먼저 이 섹션 마지막의 주를 자세히 읽어보십시오. |
|||||||
|
컴퓨터 |
IBM PC 호환 |
||||||
|
프로세서 |
SB200a에는 최소 펜티엄 1GHz SB200b 및 Si8000m에는 3 GHz+ 권장 혹은 동급의 Athlon |
||||||
|
운영 시스템 |
윈도우2000, 윈도우 XP - (권장) 윈도우 98, 윈도우 NT - (주를 참조) |
||||||
|
시스템 메모리 |
최소512MB 권장 |
||||||
|
하드 디스크 필요 공간 |
150MB (최소) |
||||||
|
비디오 표준 |
SVGA (1024 x 768 min.) |
||||||
|
CDROM 드라이브 |
|||||||
|
마우스 |
마이크로소프트 호환 |
||||||
|
Si8000 필드 솔버에 링크 |
Si8000m V3.00 및 상위 버전 필요. |
||||||
|
중요 사항: 윈도우 NT4.0 및 윈도우 98에 설치하기 위해서는 다음 사항 참조: |
IE5.01
및
윈도우
업데이트에서
제공하는
최신
보안
패치
및
핫픽스를
갖춘
윈도우
98에서
작업하십시오.
윈도우 NT 4.0 사용자는 SB200
설치 전에 SP6a 및 IE6를 설치해야 합니다 |
||||||
|
|
|||||||

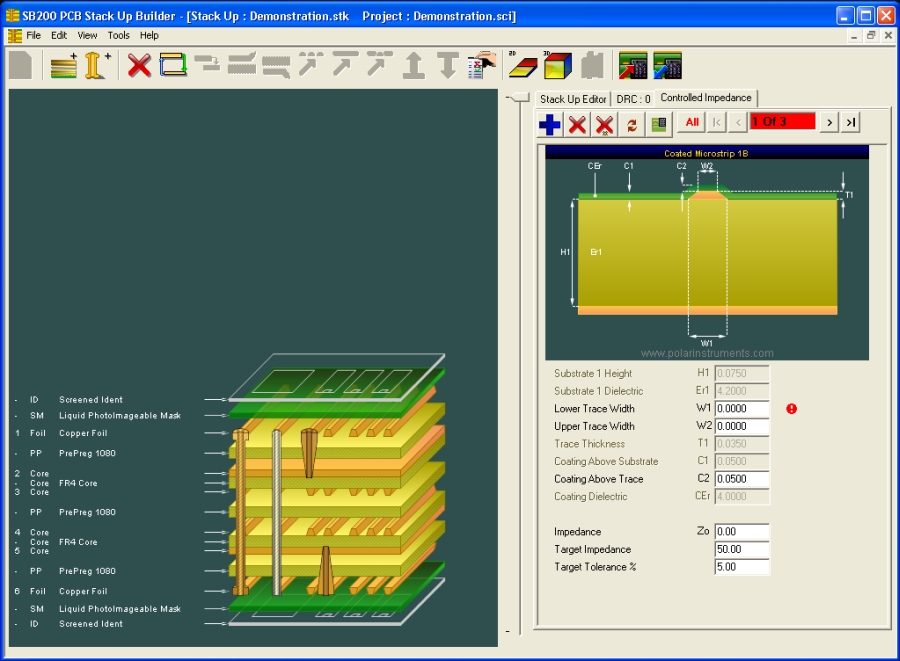

스택업 /
빌드업 뷰어 (
스택업 마법사
간결한 문서화
Microvia
지원
