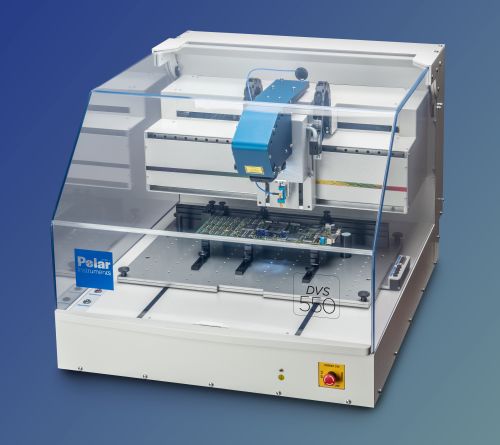

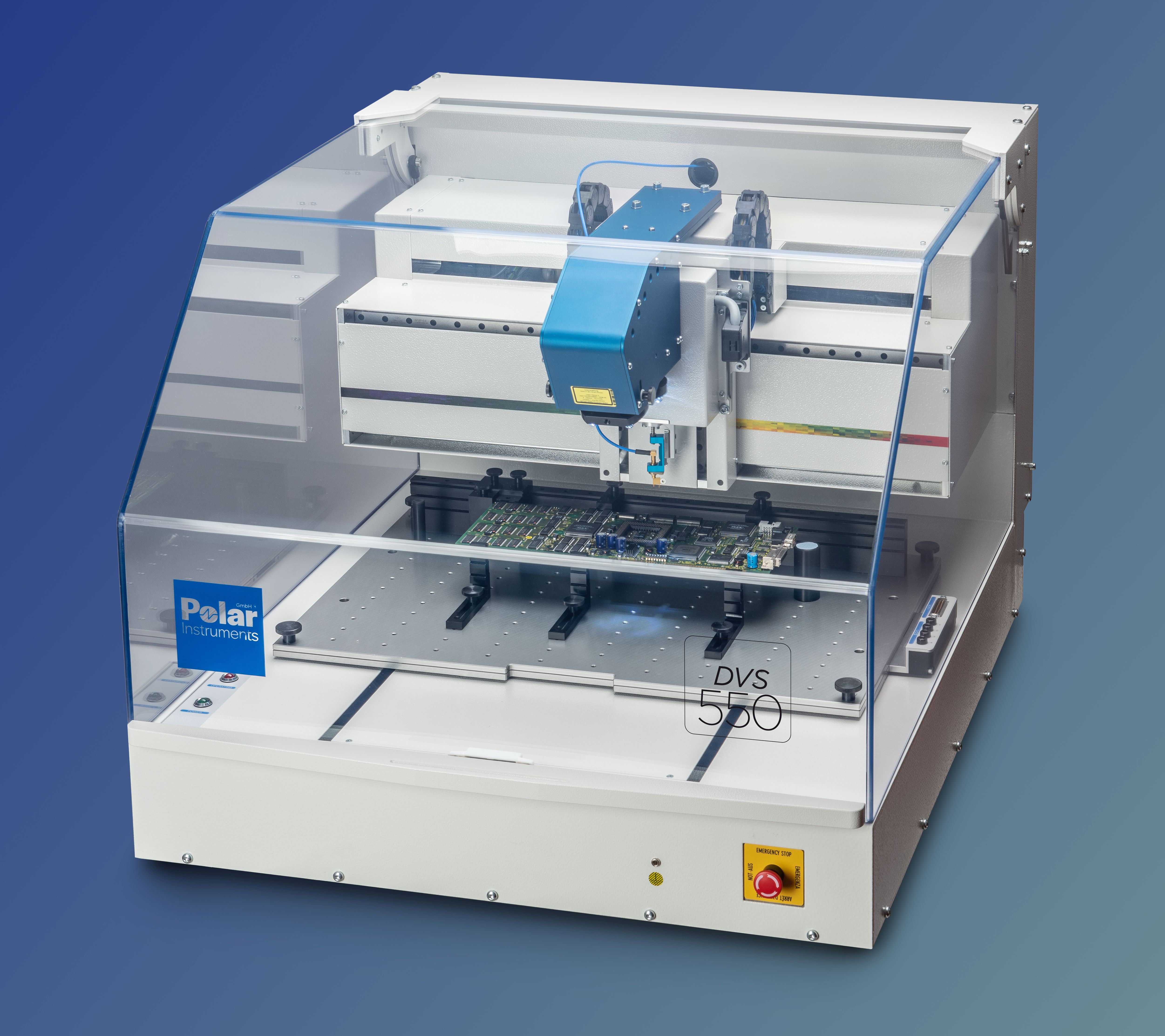

DVS550 Design Verification System   Die Sicherstellung der Signalintegrität ist von entscheidender Bedeutung für eine zuverlässige Schaltungsfunktion. Der Grund dafür ist die ständig steigende Geschwindigkeit der Datenübertragung auf modernen Elektronik-Baugruppen .   Das Polar DVS550 Design Verification System bietet eine automatische Flying-Probe-Kontaktierung zur Charakterisierung der Signalqualität auf Prototypen.

High-Speed Leiterplatten erfordern eine genaue Überprüfung der Signalqualität

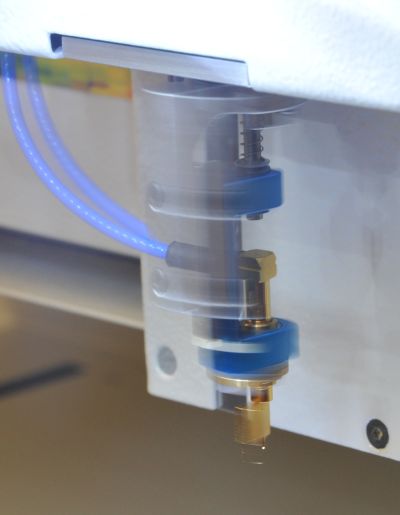

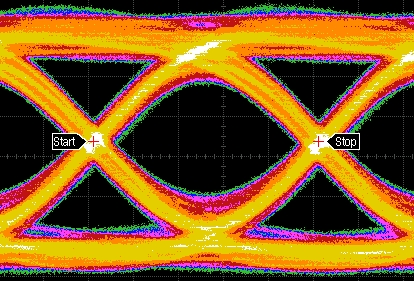

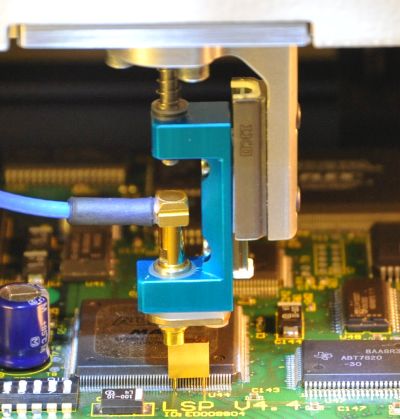

Automatische Designverifikation prüft Signalqualität, Augendiagramm, Pulsflanken Exzellente Wiederholgenauigkeit speziell konstruierte HF-Kontaktierung kontaktiert kleinste Pad-Geometrien testet hunderte Netze in wenigen Stunden Steuerung aus beliebigen Software-Anwendungen Hunderte Schaltungsnetze können mit dem DVS550 binnen weniger Stunden geprüft und dokumentiert werden, während bisherige manuelle Messungen dafür mehrere Wochen in Anspruch nahmen. drehbarer Koaxial-Testkopf zur Kontaktierung beliebiger Pad-Orientierungen Drehbarer Testkopf Über den drehbaren Koaxial-Testkopf kontaktiert das DVS550 selbst feinste Pad-Geometrien und Pad-Orientierungen. Eine Erfassung des Drehwinkels und Rückführung in die Schrittmotorsteuerung sichert höchste Einstellgenauigkeit. HF-taugliche Koaxial-Kontaktierung Das DVS550 verfügt über eine HF-taugliche Koaxial-Kontaktierung für Signalfrequenzen im GHz-Bereich im Gegensatz zu konventionellen Flying-Probe Systemen am Markt, die vorwiegend für den Bestückungstest von Baugruppen konzipiert sind. Standard-Testspitzen mit unterschiedlichen Rastermaßen und Kopf-Formen können für die häufigsten Kontaktieraufgaben eingesetzt werden. Sonder-Kopfformen sind auf Anfrage möglich. Zunehmend höhere Packungsdichte auf den Baugruppen und damit verbundene kleine Pad-Geometrien komplizieren manuelle Kontaktierung erheblich und machen diese sehr oft undurchführbar. Das DVS550 bietet hier herausragende Vorteile. Koaxial-Testnadel mit verschiedenen Rastermaßen Die präzise Steuerung des Aufsetzvorganges des DVS550 ermöglicht eine deutlich bessere Wiederholbarkeit der Kontaktierung gegenüber der bisher händischen Bedienung. Höchste Positioniergenauigkeit Eine hochpräzise, schrittmotorgesteuerte Verfahrmechanik in Verbindung mit einer leistungsfähigen CAD-Anbindung ermöglicht punktgenaues Positionieren. Die modulare Steuerungstechnik, aufgebaut auf einem Industriestandard, kann durch einfache Programmänderungen an zukünftige Aufgaben angepasst werden. Sämtliche dynamische Parameter wie Verfahrgeschwindigkeit, Beschleunigung und Verzögerung können auf jeden spezifischen Anwendungsfall angepasst werden. Offene Plattform-Architektur Eine offene ActiveX Softwareschnittstelle ermöglicht die Ansteuerung des DVS550 aus beliebigen Applikationen. Die Erstellung von Prüfabläufen kann problemlos über Industriestandard-Software wie National Instruments LabVIEW© oder TestStand© erfolgen. Vordefinierte Fernsteuerbefehle für das Anfahren von Testpunkten, Einstellen des Prüfspitzen-Rotationswinkels und Aufsetzen der Testspitze werden in der gewünschten Reihenfolge aneinandergefügt und automatisch abgearbeitet Einbindung externer Messgeräte-Hardware Das DVS550 ist eine automatisierte Prüfspitze für Messungen, die bisher  zeitintensiv  von Hand durchgeführt wurden. Das Signal der Prüfspitze wird über ein hochflexibles, dämpfungsarmes Koaxialkabel direkt an die Messhardware wie Highspeed-Oszilloskop, Spektrumanalysator oder Zeitbereichsreflektometer geführt und ausgewertet. Die Steuerung der externen Prüfgeräte kann beispielsweise  über USB, Ethernet, GPIB oder RS232 erfolgen. Eine übergeordnete Steuerungssoftware sorgt für synchronisierte Abläufe der Mess-, Steuer- und Verfahrbefehle, aber auch für die Dokumentation der Ergebnisse     Für weitere Informationen kontaktieren Sie uns bitte unter germany@polarinstruments.eu
