Si9000e PCB Field Solver zur
Berechnung von Übertragungsleitungen, RLGC und S-Parameter
Si9000e PCB Field Solver für verlustbehaftete Übertragungsleitungen
Der Si9000e Field Solver für impedanzkontrollierte Leiterplatten verbindet eine leistungsfähige Impedanzberechnung für eine Vielzahl von Strukturen mit einfacher Bedienung.
-
Verknüpfung mit Speedstack als Speedstack Si
-
integrierte Impedanz-Grafik
-
Zeigt Leitungsverluste, dielektrische Verluste und Einfügedämpfung
-
Rasche S-Parameter Berechnung — Betrag, Phase und Smith Diagramme
-
Unsymmetrische und Mixed-mode S-Parameter als Tabelle und Diagramm
-
Benutzerdefinierte S-Parameter Quell und Abschlussimpedanz
-
Frequenzabhängige Berechnung bis hinab zu 1KHz
-
Go/No Go Test von Durchkontaktierungen
Der neue
Si9000e Transmission Line Field Solver ermöglicht eine rasche und präzise
Berechnung von über 90 verschiedenen, verlustbehafteten
Übertragungsleitungsmodellen.
Der Boundary Element Field Solver ermittelt RLGC Matrizen und alle
weiteren Übertragungsleitungseigenschaften für jede gewünschte Struktur.
Verluste werden gesondert für das Dielektrikum, das Kupfer und als
Gesamtverlust ausgewiesen.
Si9000e berechnet sowohl homogene Aufbauten als Mehrfachdielektrikas, unter
Berücksichtigung der Lötstoppmaske. Die Lackprofildicke kann gesondert
neben, zwischen und auf der Leiterbahn spezifiziert werden. Viele
Polar-Anwender fordern frequenzabhängige Simulation mit besonderem
Schwerpunkt auf Leitungsverluste - das Ergebnis ist die Si9000e.
Si9000e beruht auf der bewährten Boundary Element-Plattform des
Industriestandards Si8000m. Eine wachsende Zahl von Entwicklern setzt
Si8000m als rasches und präzises Impedanz-Designwerkzeug für
Übertragungsleitungen ein. Si9000e erweitert nun die Möglichkeiten und
berechnet die vollständigen Leitungsparameter.
Leistungsfähige S-Parameter-Berechnung

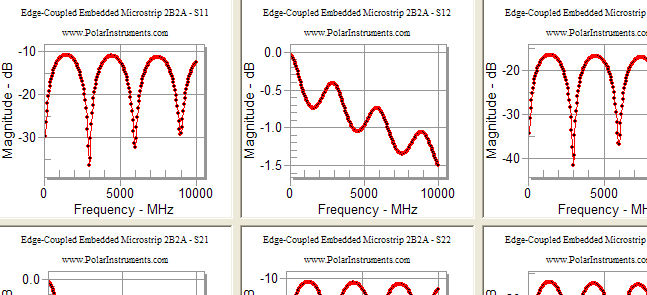

Berechnen Sie mit dem Si9000e
Field Solver sämtliche 2- und 4-Port S-Parameter und ordnen Sie diese
grafisch an.

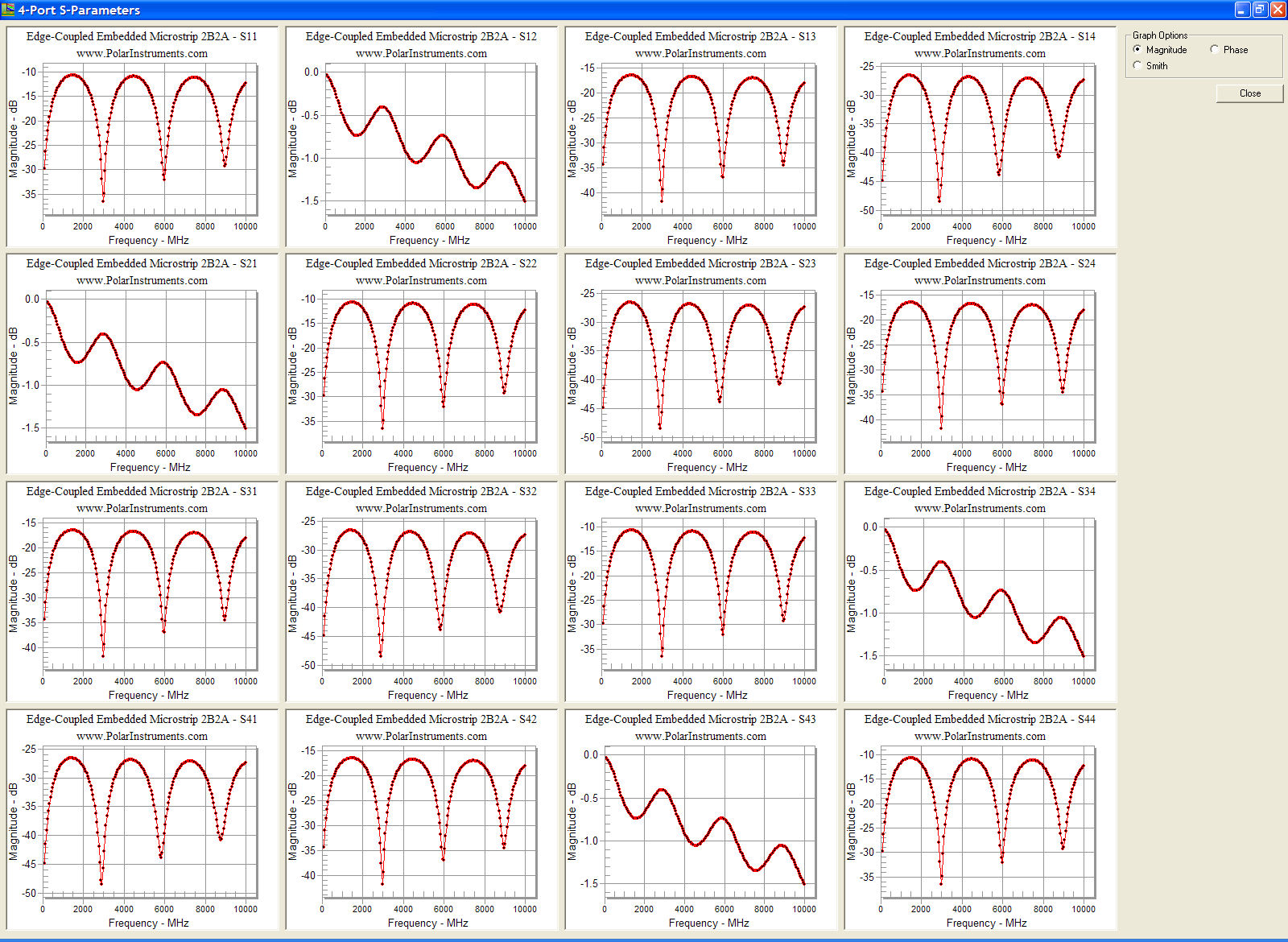

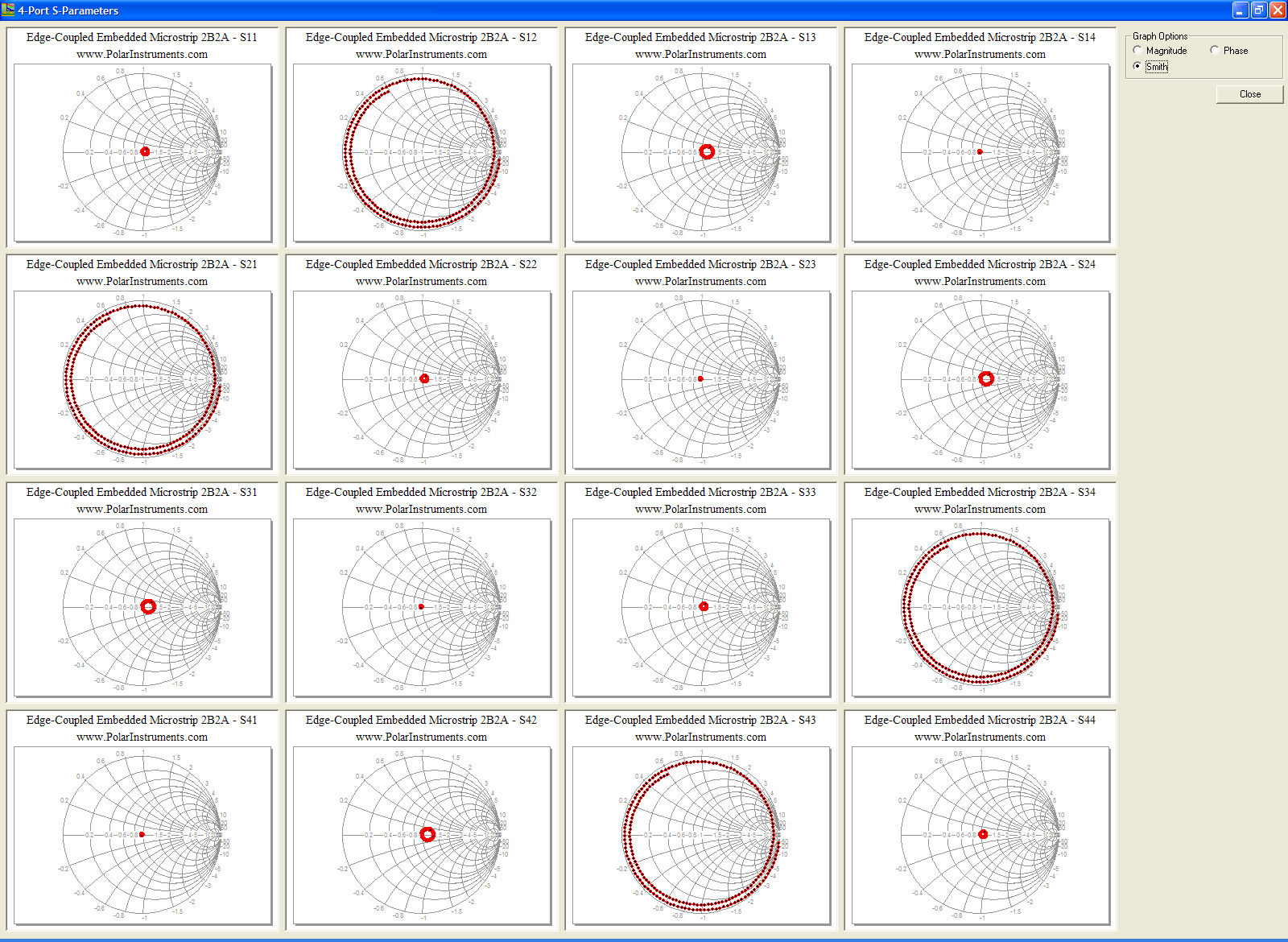

Klicken Si auf die Links unten um ein komplettübersicht über die 4-Port S-Parameter S11 — S44 anzuzeigen.
Mixed Mode S-Parameter
Die Si9000 bietet umfangreiche Datendarstellung als Grafik und in Tabellenform, wahlweise als Single-ended und Mixed-Mode S-Parameter.

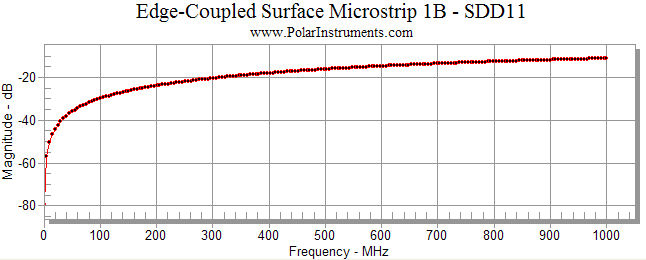

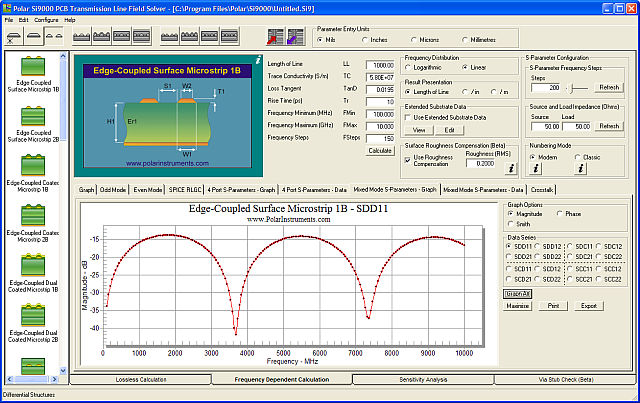

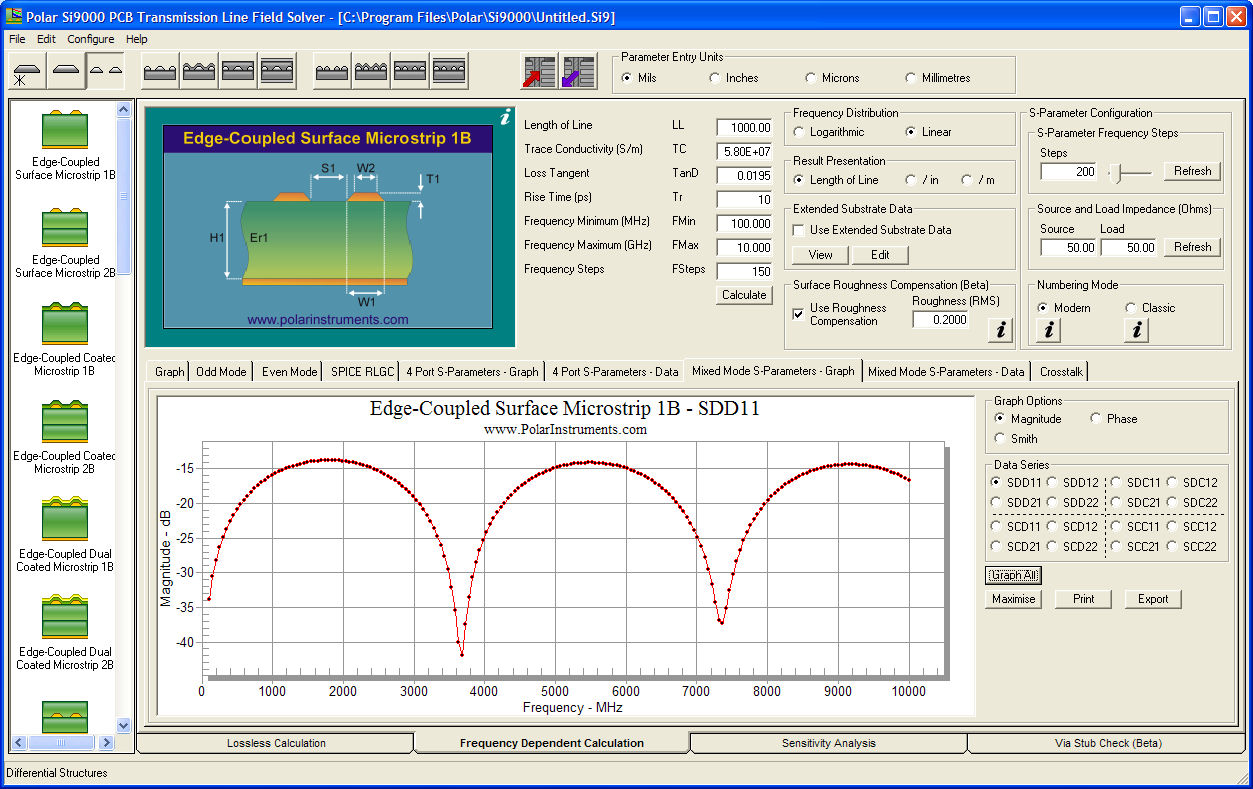

Die differentiellen S-Parameter,
SDD11, einer Edge-coupled surface microstrip wird im Bild unten
gezeigt.
Frequenzabhängige Berechnungen
Der Si9000e Field Solver beruht auf der Boundary Element Methode zur Berechnung der RLGC Matrizen, 2-Port - (unsymmetrisch) und 4-Port- (differentiell) S-Parameter und stellt die Übertragungsleitungseigenschaften der gewählten Struktur grafisch dar. Die Darstellung über der Frequenz ist möglich für Impedanz, Verluste (Leiterbahn, Dielektrikum, Gesamt) Induktivität, Kapazität, Widerstand, Leitwert und Skintiefe. Polar Si9000e ist unter Microsoft Windows lauffähig und erlaubt eine einfache Datenausgabe zu externen Programmen wie Tabellenkalkulationen oder Datenbanken zur weiteren Analyse.
Si9000 Grafikdarstellung

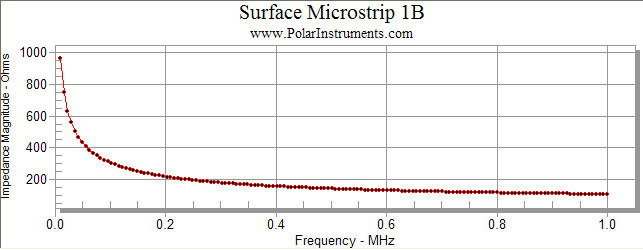

Impedanz-Betrag über der Frequenz

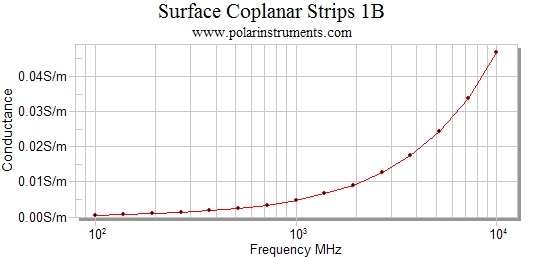

Leitwert über der Frequenz

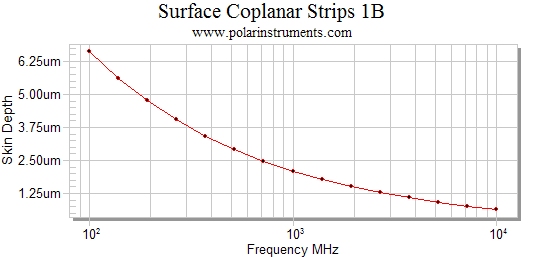

Skintiefe über der Frequenz
Erweiterte Substrat-Tabellen
Die frequenzabhängigen Berechnungen der Si9000e können durch Anwendung einer erweiterten Substrat-Tabelle weiter verfeinert werden. Berücksichtigen Sie das frequenzabhängige Verhalten von Basismaterialien, indem Sie einzelnen Frequenzbereichen spezielle Substrat-Eigenschaften zuordnen. Die Hersteller von Basismaterialien geben z.B. unterschiedliche Werte für die Dielektrizitätskonstante und die dielektrischen Verluste in Abhängigkeit der Frequenz an.

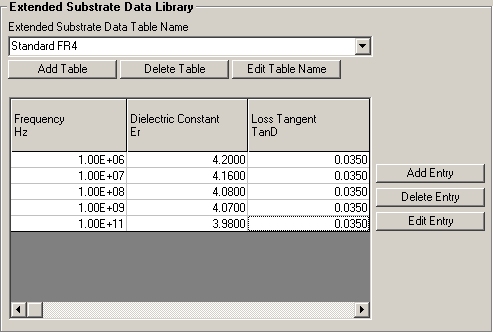

Tabelle mit erweiterten Substrat-Daten
Frequenzmodellierung hinab bis zu 1 kHz
Für frequenzabhängige
Berechnungen unterstützt das Si9000e Berechnungsmodul Frequenzen bis hinab
zu 1 kHz.
Durchkontaktierungs-Check
Die Si9000e enthält eine Prüfung von
Durchkontaktierungen, welche mit einer einfachen farblichen Unterscheidung
einen Go/NoGo Test auf potentielle Signalqualitätsbeeinflussung durchführt.
Die Auswirkung einer Durchkontaktierung erhöht sich mit steigender
Hülsenlänge und Dielektrizitätskonstante und mit sinkender Pulsanstiegszeit.

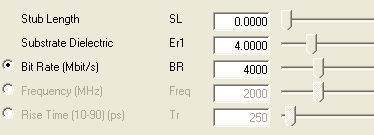

Der Durchkontaktierungs-Check unterstützt drei Modi:
-
Hülsenlänge, Effektives Er und Bit Rate
-
Hülsenlänge, Effectives Er und Frequenz
-
Hülsenlänge, Effektives Er und Pulsanstiegszeit
Klicken Sie auf den Link unten für die Polar Applikationsschrift AP8166, um zu erfahren ob Sie in Abhängigkeit der Betriebsfrequenz Maßnahmen zur Reduzierung der Via-Auswirkung setzen sollten.
AP8166 — Minimierung des Einflusses von Durchkontaktierungen auf High-Speed Signale
Impedanz - (Betrag)
Skintiefe
Einfügedämpfung S21
