Speedflex HDI Lagenaufbauerstellung und Dokumentation

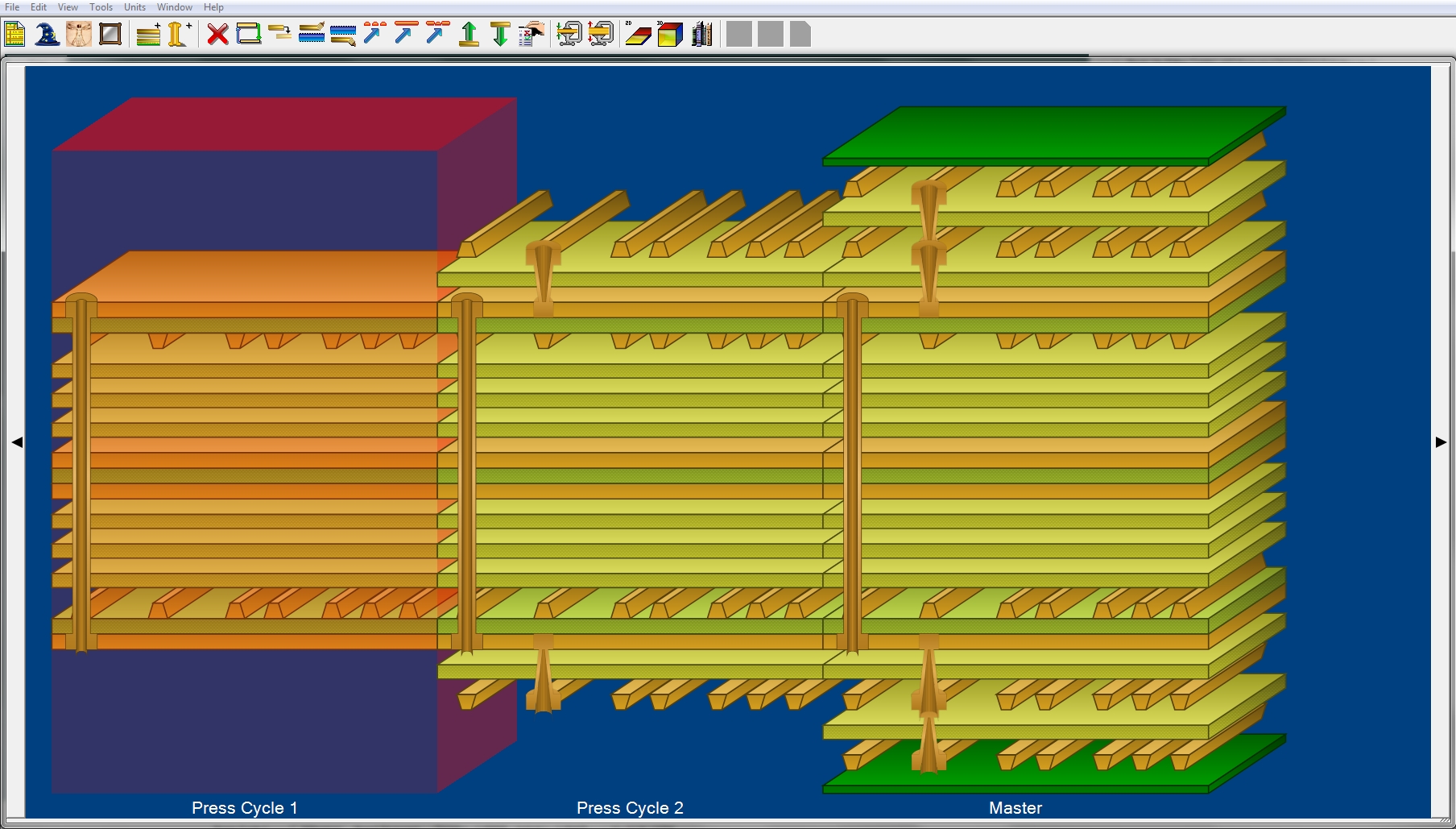

Speedflex Navigator – klicken Sie für eine Gesamtansicht

Warum Lagenaufbauten mit Speedflex HDI erzeugen?

Speedflex HDI ist eine leistungsfähige Softwarelösung für Leiterplattenhersteller, Layouter, PCB-Broker. Durch Zugriff auf eine integrierte Materialbibliothek werden alle wichtigen Parameter für Impedanzkontrolle berücksichtigt und eine fehlerfreie Dokumentation ermöglicht.

Was kann Speedflex HDI?

OEM Entwickler
OEM Entwickler erstellen Starrflex-Aufbauten in wenigen Minuten, inklusive fehlerfreier Dokumentation und unter exakter Einhaltung der gewünschten Dicke.

Leiterplattenhersteller
Speedflex bietet dem Leiterplattenhersteller die Möglichkeit, Materialänderungen rasch vorzunehmen um die Herstellbarkeit zu optimieren und gleichzeitig die Einhaltung der geforderten Parameter sicher zu stellen.

Wie?

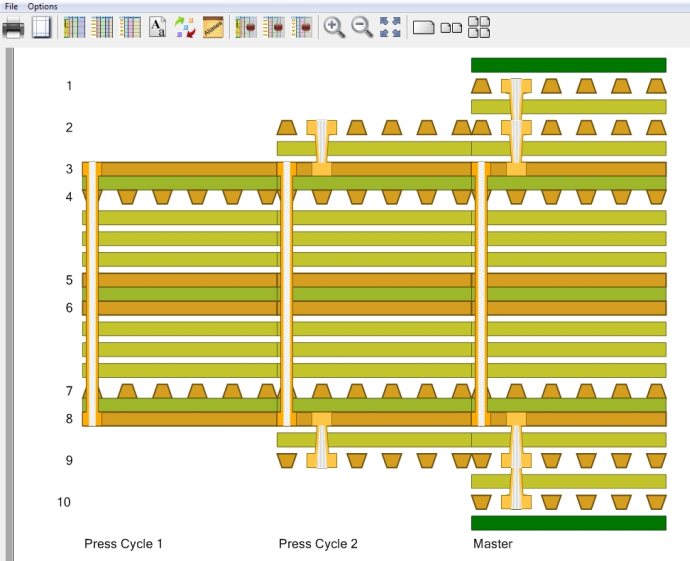

Einfache grafische Lagenaufbau-Anzeige

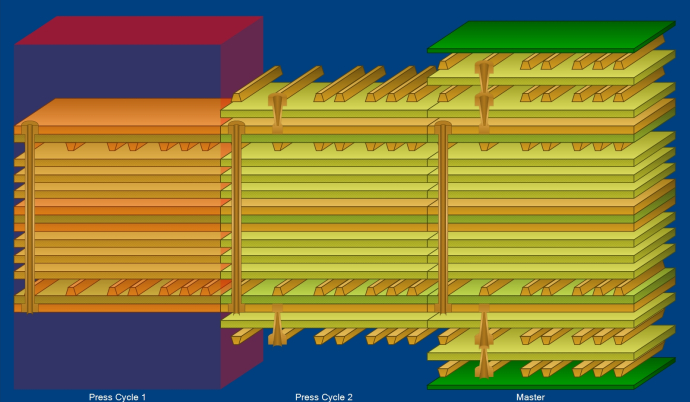

Der neue Speedflex Navigator führt den Anwender durch den Lagenaufbauprozess und zeigt den gesamten Aufbau in übersichtlicher Form. Starre und flexible Abschnitte im Lagenaufbau werden dabei speziell hervorgehoben. Benutzerspezifische Einstellungen im Navigator ermöglichen dem Entwickler die Layeransicht im Transparent-, Unsichtbar-, oder 3D Modus.

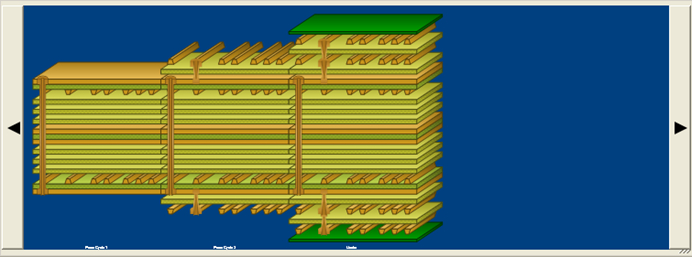

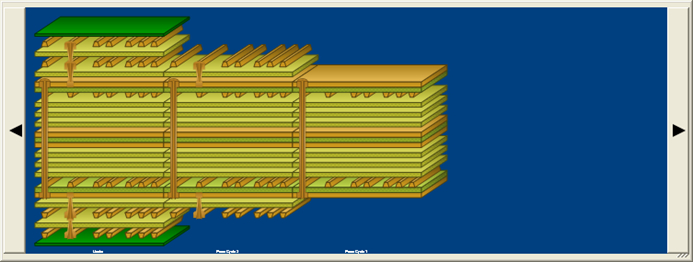

Sub-stack Neuanordnung

Speedflex HDI macht die Neuanordnung und Neubenennung von Sub-Stacks mittels dem Speedflex Navigator einfach. Dies ist speziell hilfreich für HDI Aufbauten.


Markieren Sie einfach den Substack und verschieben Sie diesen nach Links oder Rechts im Navigator-Fenster

Speedflex's technischer Report druckt den fertigen Lagenaufbau in einer Vielzahl von möglichen Formaten.

Für jede Lage können verschiedene Materialien wie Kleber, Bond Ply und FlexiCore aktiviert und deaktiviert sowie Impedanzstrukturen zu jedem Abschnitt hinzugefügt werden.

Definierbare Farben pro Material
Definieren Sie in Speedflex HDI die einzelnen Materialien mit dem Eingenschaften-Dialog. Im Ausdruck erscheinen dann die gewünschten Farben.

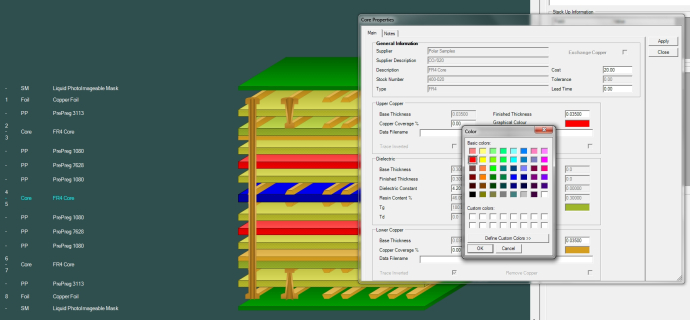

                                 Material-Farbdefinition - klicken Sie für eine Gesamtansicht

Leistungsfähige Suchfunktion
Über die Alternate Data Streams (ADS) Technik ermöglicht Speedflex HDI das Setzen von Filterkriterien wie z.B. Lagenanzahl, Dicke, Kupferdicke etc. Gefundene Aufbauten werden automatisch in den Lagenaufbau-Editor übernommen.

Ohne Speedflex...

Starrflex-Aufbauten sind zeit- und kostenintensiv. Herkömmliche Dokumentationsformen führen häufig zu Fehlinterpretationen wenn der Aufbau die Fertigungskette durchläuft. Fehler bei der Dokumentation führen nur all zu leicht zu Ausschuss und kostspieliger Neufertigung.

Die interaktive Dokumentation mit Speedflex reduziert die Kosten und vermeidet Fehler

Kostenoptimierung durch Speedflex
Mit Speedflex optimieren Sie einfach die Kosten von Starrflex-Lagenaufbauten. Umfangreiche Materialdatenbanken mit Lieferzeiten und Kostenangaben ermöglichen Ihnen die rasche Berechnung einer Vielzahl von Lagenaufbauten und so die Auswahl der optimalsten, kostengünstigsten Variante.

Fehlerfreie Dokumentation
Speedstack's professionelle Dokumentation findet seine Fortführung auch im Speedflex Modul. Nachdem der Starrflex-Aufbau fertiggestellt wurde, übergibt Speedflex diesen an den Speedstack Report Generator. Dokumente können in vielfältigen Formaten wie z.B. JPEG, Gerber und PDF exportiert werden, damit jede Stelle im Herstellprozess die gleichen, klaren Informationen vorfindet.
