Toneohm 970 (begrenzt verfügbar)

Leiterplattenreparatur

Der Toneohm 970 wurde speziell für die Leiterplattenfertigung entwickelt. Das System  besteht aus einer Kombination von neuester Fehlersuchtechnik und einer leistungsfähigen CAD Software, welche die Kennzeichnung und Verfolgung von fehlerhaften Netzen ermöglicht.


  "Durch den Einsatz des Polar Toneohm 950 in unserem Fertigungsprozess erreichen wir maximalen Durchsatz von Qualitätsgeprüften Leiterplatten in unserer Reparaturabteilung.  Das Gerät hat sich als sinnvolle Investition bei Motorola erwiesen."
Barry Hayes, Motorola.


  "Die rasche Fehlersuche macht den Toneohm zu einem ökonomischen Mittel zur Beseitigung von Lagenschlüssen."
Cyril Cooper, Celestica

Lokalisiert Schlüsse auf Kupferlagen
Minimiert Ausfälle und Ausschuss
Reduziert Zeit und Kosten für Nacharbeit
Verarbeitet IPC D356 + NTD Daten

Wenn Ihr elektrischer Verbindungstester einen Kurzschluss feststellt, wissen Sie nur welche Netze verbunden sind, kennen jedoch nicht die physikalische Stelle des Kurzschlusses.

Mit dem Toneohm 970 können Sie die meisten Kurzschlüsse in folgenden Fällen lokalisieren und reparieren:

Maximum-Kupfer-Außenlagen

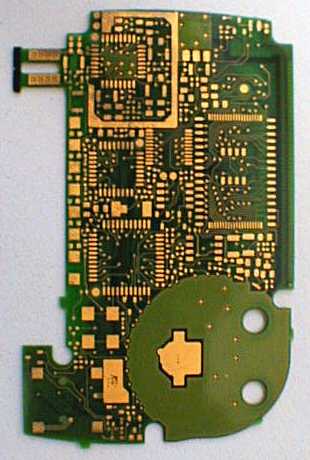

Dicht bestückte Boards,SMT          Feinstleitertechnik
Versorgungs- und Masseflächen

Um mit dem Toneohm 970 Kurzschlüsse zu lokalisieren, verwenden Sie eine Kombination aus CAD-Informationen auf IPC und NTD Dateien. Die 970 Software ergänzt die Funktionen des 970 Kurzschlusslokalisators und ermöglicht das punktgenaue Auffinden der Fehlerstelle. Der Toneohm 970 bietet mehrere Möglichkeiten zum Auffinden der häufigsten Kurzschlüsse - ein Tongeführtes Ohmmeter zur Messung des Kurzschlusswiderstandes zwischen zwei Leiterbahnen - eine Stromfolger-Probe für höherohmige Kurzschlüsse und zuletzt eine Lagenschlussfunktion, welche das Auffinden von Kurzschlüssen zwischen Versorgungs- und Masselagen oder auf Maximum-Kupfer Lagen ermöglicht. Diese erstmals im Toneohm 950 für bestückte Leiterplatten eingesetzte Technik wurde für die Anwendung in der Leiterplattenfertigung optimiert. Spezielle Clips ermöglichen die einfache Kontaktierung von unbestückten Boards.  Polar bezeichnet diese Methode als Vector Plane Stimulus oder VPS.

Warum benötigen Sie den Toneohm 970?

Leiterplatten werden immer komplexer und wertvoller in Bezug auf die Fertigungskosten und der Forderung nach 100% Ertrag in der Fertigung. Das rapide Wachstum in der Multilayer-Fertigungstechnik, SMD-Technologie und Feinstleitertechnik bedeuten, dass Sie nur wenig Zeit für die Fehlersuche haben, da dies Auswirkungen auf die Kosten und die Qualität der Leiterplatten hat. Das Entsorgen von Leiterplatten bedeutet noch höhere Kosten und inakzeptablen Fertigungsertrag.

Da ein hoher Prozentanteil von Kurzschlüssen auf Außenlagen auftritt, sind diese einfach zu beheben - sofern sie lokalisiert werden können. Der Toneohm 970 unterstützt Sie bei der Suche nach Feinschlüssen auf Maximum-Kupfer-Außenlagen, welche sehr schwer mit einem AOI allein zu finden sind.

Ist die Reparatur eines Innenlagenschlusses nicht unmöglich?

Die Erfahrung aus der Leiterplattenindustrie zeigt, dass die Mehrzahl der Kurzschlüsse auf Außenlagen speziell auf Maximum-Kupfer-Lagen auftritt, welche mit einem AOI System schwer zu finden sind. 90% diese Kurzschlüsse können jedoch behoben werden, ohne dass dies die Qualität der Leiterplatte beeinträchtigt.

Wie funktioniert Vectored Plane Stimulus ?

Konventionelle Testgeräte können Kurzschlüsse zwischen  Masse- und Versorgungslagen eines Multilayers nicht lokalisieren. Polar´s Vectored Plane Stimulus setzt eine Kombination aus Stromeinprägung und Felddetektion ein, um dieses Problem zu überwinden und den Fehler auf der Leiterplatte rasch einzugrenzen.

Die Lokalisierung von Kurzschlüssen auf Multilayer könnte nicht einfacher sein - folgen Sie einfach den Richtungspfeilen!  Nachdem Sie die speziellen Stimulus-Leitungen an die Ecken der  betroffenen Lage und eine Referenzleitung an das kurzgeschlossene Netz angeschlossen haben, kontaktieren Sie einfach die Lage an mehreren Stellen. Die Vier-Quadranten-Anzeige des Toneohm 970 zeigt, in welche Richtung die Probe bewegt werden muss, um zur Kurzschlussstelle zu gelangen.

Durch Kontaktieren mehrerer Punkte gelangen Sie rasch an jene Stelle, an welcher alle vier LED´s leuchten. Sie können nun die CAD-Darstellung einsetzen, um die wahrscheinliche Fehlerstelle zu identifizieren. Die Fehlersuche wird von einem Tonsignal unterstützt, welches eine steigende Frequenz bei Annäherung an die Kurzschlussstelle aufweist. Zusätzlich dient eine digitale Relativwertanzeige als Hilfe, um den Fehler auf wenige Millimeter einzugrenzen. Durch visuelle Inspektion der Fehlerstelle kann der Kurzschluss meist erkannt werden.

Wie ist der 970 im Vergleich mit anderen Reparaturstationen zu sehen?

Im Gegensatz zu anderen Leiterplatten-Reparatur-systemen, welche meist auf einer Softwarelösung beruhen, besteht der Toneohm 970 aus einer aufeinander abgestimmten Hardware und Software und bietet somit eine integrierte Lösung zur Kurzschlusslokalisierung.

Eine kostenlose Demoversion der Software steht zum Download bereit. Wenn Sie bereits einen Toneohm 950 besitzen und die Toneohm 970 Software als Ergänzung einsetzen möchten, dann senden Sie uns eine kurze     E-Mail und Sie erhalten alle erforderlichen Informationen.

Die Demosoftware enthält eine IPC + NTD Beispieldatei um die Bedienung kennen zu lernen. Sie können auch eine Ihrer eigenen Dateien laden und die Software für eine begrenzte Anzahl von Bedienschritten nutzen.

Der Toneohm 970 ist das einzige Gerät, welches die Vector Plane Stimulus Technik zur Lokalisierung von Lagenschlüssen bietet.
