Polar FTCam Pro beschleunigt die Programmgenerierung für das FT100s Flying Probe System und die PFL Fehlerdiagnosegeräte

Der FT100s ist ein Fehlerdiagnosesystem für bestückte Baugruppen

Polar FTCam Pro ermöglicht die Programmgenerierung für den FT100s und die PFL Fehlerdiagnosesysteme aus den  gebräuchlichsten CAD Systemen.

Wenn Sie komplexe Baugruppen oder Kleinserien untersuchen, kann der FT100s den Fehlersuchprozess stark vereinfachen.

Reparieren Sie Baugruppen, die den Funktionstest nicht bestanden haben? – Lesen Sie bitte weiter...

Wie?
Aus den CAD-Daten der gebräuchlichsten CAD Systeme können die erforderlichen Informationen extrahiert und ein Prüfprogramm für den FT100s generiert werden. Für große Baugruppen ist dieser Vorgang wesentlich zeitsparender im Vergleich zur Eingabe der Bauteilliste und manuellem Einlernen der Bauteilkoordinaten.

Kann man auch Bauteile von der Lötseite testen?
Ja, beim Import kann man auswählen, ob das Testprogramm für die Ober- oder die Unterseite generiert werden soll. Konventionelle Bauteile in Durchstecktechnik können somit auch von der Lötseite getestet werden. Dies ist besonders wichtig, da bei diesen Bauteilen die exakte Position der Anschlussbeinchen variiert und somit kein zuverlässiger Kontakte gewährleistet werden kann. Der Test von der Lötseite vermeidet dieses Problem.

Welche CAD Formate werden unterstützt?
Die Liste wird ständig erweitert -  Cadstar, Visula, Mentor, Cades, Protel, Hyperlynx und viele andere werden bereits unterstützt. Wenn Sie ein Polar FT100s Flying Probe System für Ihre Testaufgaben in Betracht ziehen, Ihr CAD System jedoch noch nicht unterstützt wird, so geben Sie uns bitte Bescheid  (Hermann.Reischer@polarinstruments.com). Wir werden uns bemühen, Ihr CAD System so rasch wie möglich zu implementieren.

Wird auch Gerber unterstützt?
Gerber ist das Standardformat für die Leiterplattenherstellung. Es enthält alle Informationen für das Layout der einzelnen Lagen, jedoch keine Bauteilinformationen oder Netzinformationen, die für die Generierung eines Testprogrammes erforderlich sind. Gerber wird zwar von FTCam unterstützt, jedoch sind die daraus generierten Programme nicht so optimiert, wie dies beim Import von echten CAD Daten der Fall ist.

Welche Optionen bestehen beim Import von CAD Daten für den PFL oder den FT100?

FTCam Pro importiert die CAD Daten und erlaubt die Auswahl 1 Testpunkt pro Pin oder 1 Testpunkt pro Netz. Praktisch der gesamte Generiervorgang erfolgt Off-Line am PC, da FTCam die Testpunkte am Bildschirm anzeigt und die Möglichkeit zur Korrektur z.B. für QFP´s bietet bevor Sie die Daten ausgeben. Das Testprogramm wird direkt im benötigten Format für den FT100s oder das PFL Fehlerdiagnosesystem ausgegeben.

Kann man CAD Daten panelisieren?
Ja, wenn Sie mehrere identische Boards auf einem Panel testen möchten, so können Sie mittels FTCam ein panelisiertes Testprogramm generieren.

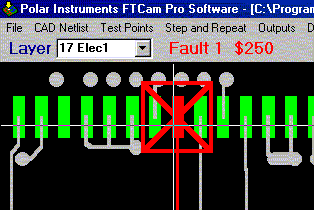

Ist es möglich, die CAD Daten zur Reparaturunterstützung zu visualisieren?
Markieren Sie einfach die fehlerhafte Leiterbahn und verfolgen Sie die Leiterbahn mit den Cursortasten zur potentiellen Fehlerquelle. Sie können auch mehrere Arbeitsplätze mit FTCam als grafische Reparaturstation ausrüsten. Wenn die CAD Daten mit FTCam importiert wurden, können diese im speziellen Polar FTCam Format an andere Reparaturzentren weitergegeben werden.
