Überprüfung eines Multilayer-Lagenaufbaus mit
Speedstack 2009
Applikationsschrift
AP511
Warum muss ein Lagenaufbau überprüft werden?
Leiterplatten-Layouter müssen überprüfen ob ein Lagenaufbau auch tatsächlich gefertigt werden kann, bevor dieser zum Hersteller gesandt wird. Wenn Lagenaufbauten zwischen Layouter und Hersteller im Speedstack 2009 Format ausgetauscht werden, kann sehr einfach überprüft werden ob der Lagenaufbau mit den beim Hersteller tatsächlich verfügbaren Materialien produziert werden kann. Der Hersteller nutzt hierfür einfach die Speedstack-Funktion "Aufbau neu erzeugen". Diese Funktion ersetzt allgemeine Materialbezeichnungen durch reale, am Lager verfügbare Materialien - und zwar vollautomatisch.
Speedstack 2009 Si
Das Speedstack 2009 Lagenaufbauprogramm vereinfacht die Erstellung und Dokumentation sowie den Informationsaustausch zwischen Leiterplattendesigner und Hersteller. Speedstack 2009 Si ist speziell auf die Anforderungen vor und während der Layout-Prozesses abgestimmt. Die Speedstack Dokumentation enthält den Lagenaufbau, Impedanzspezifikationen und Testanforderungen für die einzelnen Lagen. Layouter und Hersteller können somit gemeinsam die optimale Materialkombination auswählen und die Kosten minimieren.
Den Lagenaufbau mit der Autostack-Funktion neu erstellen

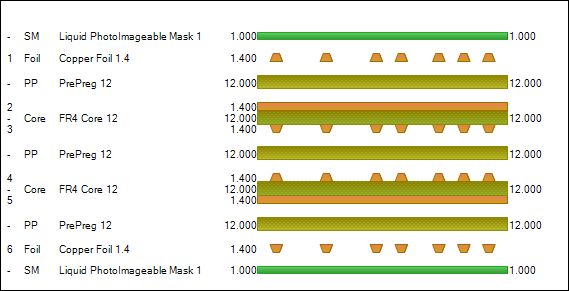

Speedstack 2009 ermöglicht es, einen "allgemeinen" Lagenaufbau in einen Aufbau mit vollständiger Materialspezifikation mittels weniger Mausklicks zu konvertieren. Die Abbildung oben zeigt die Speedstack Dokumentation für einen Aufbau mit allen erforderlichen Geometrieangaben, jedoch ohne Materialspezifikation. Um den Aufbau nun zu verifizieren, sendet der Designer den Aufbau an den Hersteller. Dieser lädt den Aufbau in den Speedstack Editor und wählt die Funktion "Aufbau neu erzeugen mit Autostack".
Der Anwender lädt zuvor die gewünschte Materialdatenbank
und setzt die Materialfilter nach Bedarf:

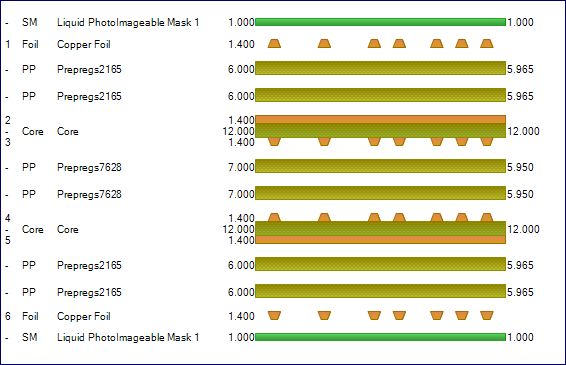

Über die Schaltfläche "Lagenaufbauten erzeugen" wird der Lagenaufbau mit den tatsächlich verfügbaren Materialien neu erstellt. Speedstack ersetzt dabei die gewünschten Lagenabstände durch die tatsächlich realisierbaren Abstände im verpressten Zustand. Ein Beispiel für einen neu erstellten Aufbau finden Sie unten:
Der resultierende Aufbau wird an den Designer zur Erteilung der Freigabe zurückgesandt. Möglicherweise muss aufgrund der nun geänderten Lagenabstände eine Anpassung der Leiterbreite vorgenommen werden, um die Impedanzwerte beizubehalten.
Warum sollten Sie Speedstack zur Überprüfung wählen?
Durch den Einsatz weniger formeller Methoden
oder durch den gänzlichen Verzicht auf eine Überprüfung
riskieren Sie, dass Ihr Lagenaufbau die geforderten
Impedanzwerte nicht einhält oder der Lagenaufbau mit den
geforderten Abmessungen überhaupt nicht gefertigt werden
kann.
Die Neu-Aufbau-Funktion von Speedstack.
Durch die Nutzung der Neu-Aufbau-Funktion von Speedstack stellen Sie sicher, dass der Lagenaufbau auf Anhieb den Anforderungen entspricht. Eine eventuell notwendige Korrektur des Aufbaus kann rechtzeitig erkannt und durchgeführt werden. Somit werden unnötige Kosten und Lieferverzögerungen vermieden.
