Si6000c Designsystem für impedanzkontrollierte
Leiterplatten - die Einstiegslösung


Si6000c
Berechnet unsymmetrische und differentielle Impedanzen plus Odd Mode, Even Mode und Common Mode Impedanz.

Empfindlichkeitsanalyse

Quick Solver
Klicken Sie auf das Bild für Großdarstellung
Jetzt auch mit Kopieren/Einfügen direkt in
Excel

Leistungsfähiges Impedanz-Designsystem
Impedanz-Zielsuche
Optimierung der Fertigungsausbeute
Verkürzung der "time to market"
Grafische Darstellung der Produktionsparameter
Unsymmetrische und differentielle Impedanzen
Odd mode, even mode, common mode

Field Solving Impedanz-Designsystem

Die Si6000 Field Solver ermöglichen die Darstellung der Impedanz über verschiedenen Parametern. Die Si6000 Designsoftware ist ein leistungsfähiges Impedanzberechnungswerkzeug, welches sowohl Stand-Alone als auch innerhalb der Microsoft Excel Bedieneroberfläche eingesetzt werden kann.


Mit der Si6000 erzielen Sie eine höheren Ertrag bei der Fertigung impedanzkontrollierter Boards und verkürzen die Phase der Prozesscharakterisierung vor dem Serienanlauf.

Wie? - der Field Solver bietet drei leistungsfähige Methoden:

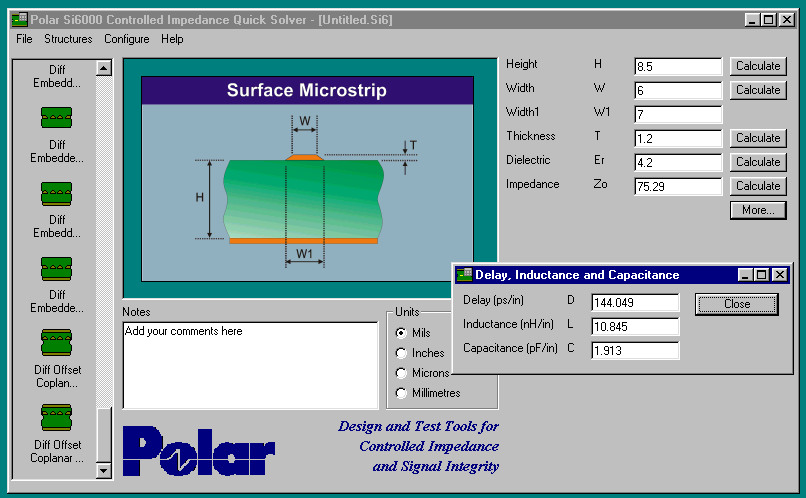

Eins: Ein Quick-Solver Kalkulator ermöglicht Ihnen die Suche nach einer Zielimpedanz durch Veränderung eines beliebigen Parameters, z.B. Leiterbreite, Laminatstärke oder E_r ; Sie wählen die Variable und starten die Zielsuche - Sie können auch realistische Ziele für Ihre Fertigungstoleranzen eingeben. Mit Kopieren/Einfügen können Sie die Werte des Quick Solvers direkt in die Si6000 Excel Tabellenkalkulation übernehmen.

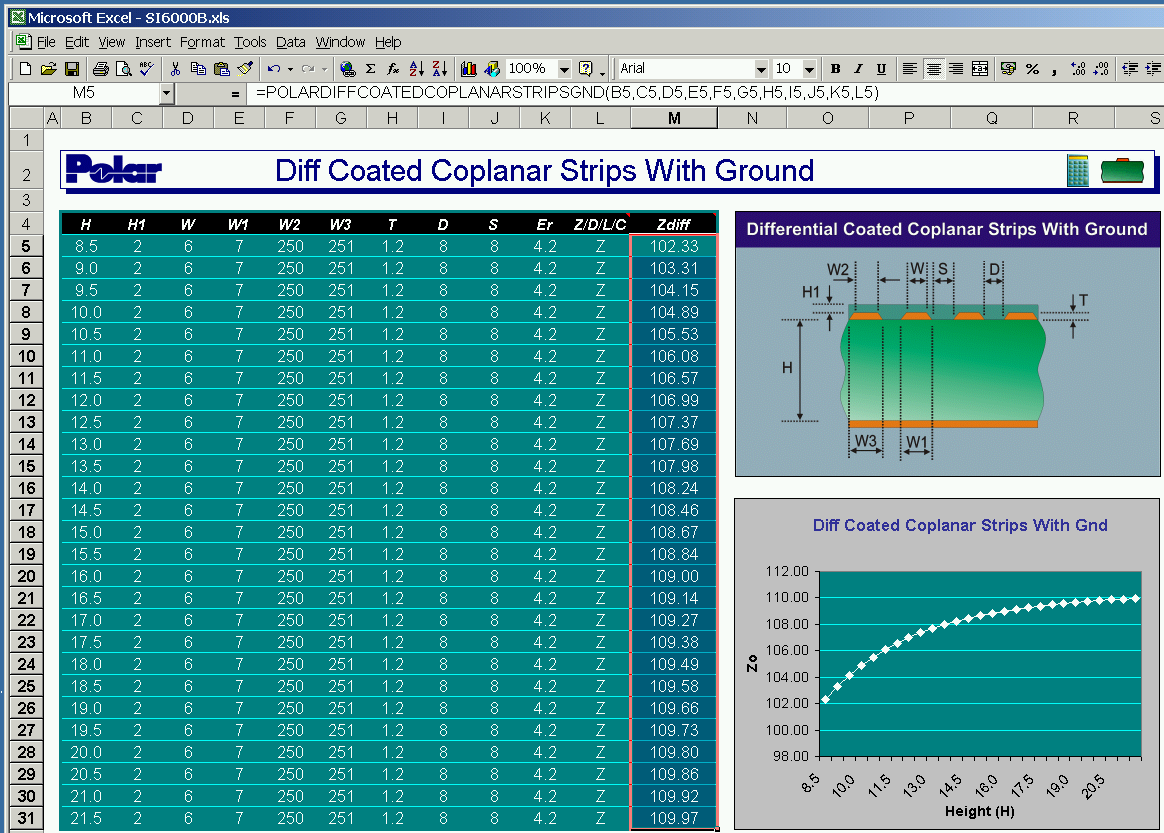

Zwei: Eine Sammlung von Microsoft® Excel Tabellenblättern ermöglicht Ihnen direkten Einsatz des Field Solvers. Sie können jeden gewünschten Parameter mit Hilfe der vorbereiteten Microsoft Excel Arbeitsmappen grafisch darstellen.

Drei: Der Si6000 Experten-Modus erlaubt die direkte Einbindung des Polar Field Solvers in Microsoft Excel und in Ihre eigenen Arbeitsmappe. Sie können aktuelle Produktionsdaten in den Field Solver eingeben und somit die Lücke bei der Prozesskontrolle schließen.

Differentielle Strukturen
Koplanare Strukturen
Unsymmetrische Strukturen
Microstrip und Stripline Aufbauten
Field Solving mittels Green's Funktionen und Momentenmethode
Einsatz unter Windows 95/98, Windows NT / Windows 2000, XP

Das Si6000 Field Solving Impedanz-Designsystem ist die neueste Ergänzung der Polar Produktfamilie für impedanzkontrollierte Leiterplatten. Es bietet moderne Field Solving Methoden zur Modellierung der häufigsten Design und ist die ideale Ergänzung zum manuellen CITS500s und automatischen RITS500s Impedanzmeßsystem. CITS Meßsysteme stehen seit 1991 weltweit bei führenden Leiterplattenherstellern im Einsatz. Polar ist anerkannt als der führende Hersteller von Impedanztestsystemen für die Leiterplattenfertigung. Polar's Produktpalette enthält auch den Toneohm 950 Kurzschlußlokalisator, welche die physikalische Fehlerstelle zwischen kurzgeschlossen Kupferlagen lokalisieren kann.
