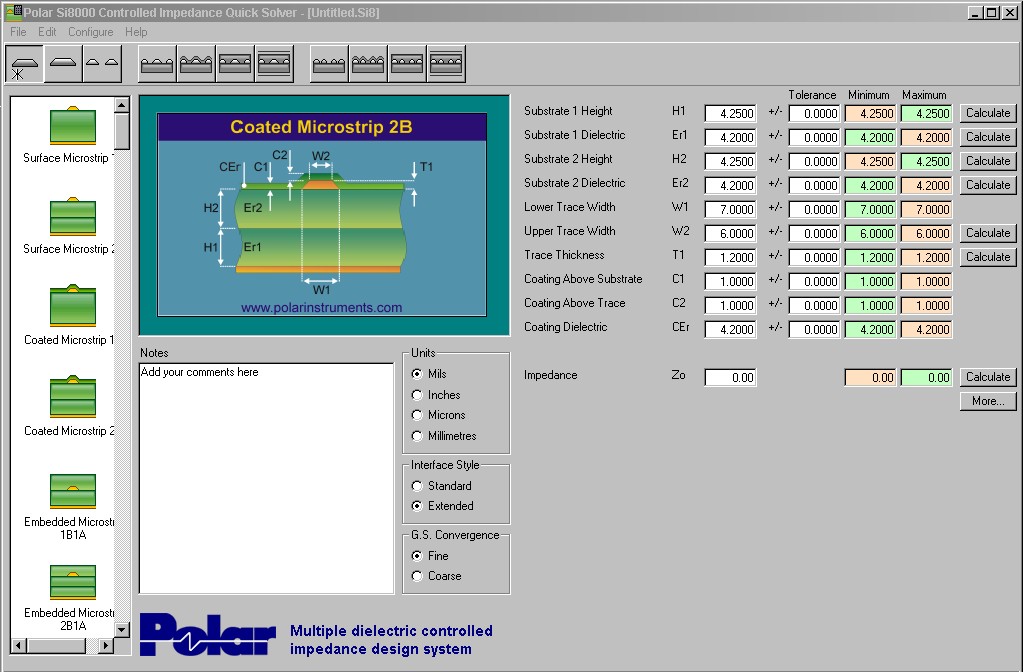

Neuer, noch leistungsfähigerer Field Solver
(Klicken Sie auf das Bild für eine Detailansicht)
Detaillierte Analyse in Excel
(Klicken Sie auf Bild für Vollbilddarstellung)
Sie können direkt aus dem Quick Solver in Excel kopieren

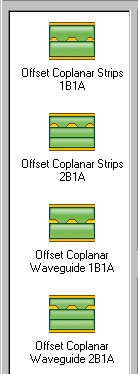

Si8000m unterstützt über 80 impedanzkontrollierte Strukturen
(klicken
Sie hier für eine komplette Übersicht als PDF-Dokument)
Grafik
zur
Empfindlichkeitsanalyse
Zusätzliche
dielektrische Bereiche in vielen Strukturen
Impedanz-Zielsuche mit Grob- und Fein-Modus

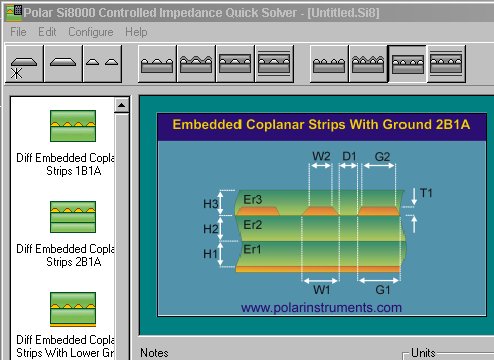

28 unsymmetrische koplanare Strukturen
28 differentielle koplanare Strukturen
Auch
als Floating Licence verfügbar
Neu
- zusätzliche Lizenzoptionen
Neu
- Schnittstelle zu Speedstack
Lagenaufbausoftware
Neu
- jetzt auch mit deutscher Bedieneroberfläche
Si8000m
Leistungsfähiges
Impedanz-DesignsystemImpedanz-Zielsuche
Berechnung von LP mit Mehrfach-Dielektrika
Verkürzung der "time to market"
Grafische
Darstellung der Produktionsparameter
Unsymmetrisch
und differentiell
Berechnet
den Effekt von harzreichen Bereichen
Verbesserte Modelle mit Lötstopmaske
Neuer Si8000m Field Solver
Die Si8000m Software ist ein völlig neuer Field Solver von Polar, welcher auf der bewährten Polar Boundary Element-Technologie aufbaut. Die Si8000m bietet zusätzliche Modelle zur Impedanzberechnung von Leiterplatten mit Mehrfach-Dielektrika und berücksichtigt auch die lokalen Variationen der Dielektrizitätskonstante zwischen differentiellen Strukturen.
Die Oberflächenbeschichtung
wird bei der Impedanzberechnung häufig übersehen. Bei der neuen Si8000m
werden die Lackdicken über und neben den Außenlagen-Leiterbahnen separat
definiert.
Somit kann das Berechnungsmodell an das
tatsächliche Oberflächen-Lackprofil Ihrer Leiterplatten angepasst werden. Die
neue Si8000m berechnet auch die Even- und Common Mode Impedanz. Es wird
zunehmend wichtiger, diese Charakteristik auf High-Speed Systemen wie
USB2.0 und LVDS zu spezifizieren.
(Die Even Mode Impedanz wird definiert
als die charakteristische Impedanz einer Leitung eines Leitungspaars, wenn
beide Leitungen mit einem Signal gleicher Amplitude und Polarität
beaufschlagt werden.
Field Solving Impedanz-Designsystem
Der Si8000m Field Solver ermöglicht die Darstellung der Impedanz über verschiedenen Parametern. Die Si8000m Designsoftware ist ein leistungsfähiges Impedanzberechnungswerkzeug, welches sowohl Stand-Alone als auch innerhalb der Microsoft Excel Bedieneroberfläche eingesetzt werden kann.
Mit der Si8000m erzielen Sie eine höhere Ausbeute bei der Fertigung impedanzkontrollierter Boards und Sie verkürzen die Phase der Prozesscharakterisierung vor dem Serienanlauf.
Wie? - der Field Solver bietet zwei leistungsfähige Methoden:
1.) Ein Quick-Solving Kalkulator ermöglicht Ihnen die Suche nach einer Zielimpedanz durch Veränderung eines beliebigen Parameters, z.B. Leiterbreite, Laminatstärke oder Er ; Sie wählen die Variable und starten die Zielsuche - Sie können auch realistische Ziele für Ihre Fertigungstoleranzen eingeben. Mit Kopieren/Einfügen können Sie die Werte des Quick Solvers direkt in die Si8000m Excel Tabellenkalkulation übernehmen.
2.) Eine Sammlung von Microsoft® Excel Tabellenblättern ermöglicht Ihnen direkten Einsatz des Field Solvers. Sie können jeden gewünschten Parameter mit Hilfe der vorbereiteten Microsoft Excel Arbeitsmappen grafisch darstellen.
Differentielle Strukturen
Unsymmetrische Strukturen
Koplanare Strukturen
Differentiell Koplanare Strukturen
Microstrip und Stripline Aufbauten
Alle neuen Field Solver beruhen auf der Boundary
Element Methode BEM
Berücksichtigung von Lötstopmaske zwischen
und auf den Leiterbahnen Einsatz unter
Windows 95/98, Windows NT / Windows 2000, XP
Das Si8000m Field Solving Impedanz-Designsystem ist die neueste Ergänzung der Polar Produktfamilie für impedanzkontrollierte Leiterplatten. Es bietet moderne Field Solving Methoden zur Modellierung der häufigsten Design und ist die ideale Ergänzung zum manuellen CITS500s und automatischen RITS500s Impedanzmeßsystem. CITS Meßsysteme stehen seit 1991 weltweit bei führenden Leiterplattenherstellern im Einsatz. Polar ist anerkannt als der führende Hersteller von Impedanztestsystemen für die Leiterplattenfertigung. Polar's Produktpalette enthält auch den Toneohm 950 Kurzschlußlokalisator, welcher die physikalische Fehlerstelle zwischen kurzgeschlossen Kupferlagen lokalisieren kann.
Agilent
Andus
APW
Bosch
Cisco Systems
Cirexx
Dell
Fujitsu-Siemens
Graphic
Hewlett Packard
Hitachi
Honeywell
Ilfa
Intel
Lockheed Martin
LSI Logic
Marconi
Micron
NASA
Oerlikon
Raytheon
Rohde & Schwarz
Ruwel
Siemens
Sun Microsystems
Taiko Kogyo
Varioprint
Viasystems
Vogt-Fuba
Würth
WUS
Zuken
Beachten Sie bitte die
Applikationsschriften über kontrollierte Impedanzen — Sie werden maximalen
Nutzen aus der Si8000m ziehen können, wenn Sie diese Informationen
beachten. Die kurzen Artikel helfen Ihnen bei der Umsetzung der
Field-Solver-Ergebnisse in die Fertigungspraxis zur Erreichung eines hohen
Ertrages.
Computer
IBM PC kompatibel
Prozessor
1 GHz CPU minimum, 2 GHz+ empfohlen
Betriebssystem
Microsoft
Windows 95, Windows 98, Windows ME
Microsoft Windows NT, Windows 2000, Windows XP
Speicher
512MB Minimum empfohlen
freie Festplattenkapazität
100MB (min.)
Grafikauflösung
SVGA (1024 x 768 min.)
CDROM Laufwerk
Maus
Microsoft kompatibel
Tabellenkalkulation
Microsoft Excel 2000 oder höher
