Als Leiterplattenhersteller fertigen Sie sicher impedanzkontrollierte
Leiterplatten für Ihre Kunden. Schätzungen ergeben, dass innerhalb der
nächsten Jahre 70% aller Leiterplatten impedanzkontrolliert gefertigt
werden.
Mit dem CITS880s prüfen Sie einfach die Eigenschaften der Leiterplatten, steuern Ihren Fertigungsprozess und erbringen einen Qualitätsnachweis für Ihre Kunden.
CITS880s - 4 Kanäle |

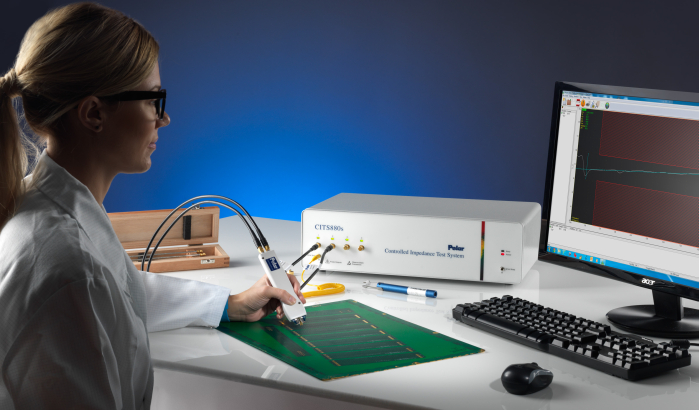

CITS880s Controlled
Impedance Test System – prüft kürzere und feinere Leiterbahnen. Feinere Leiterbahngeometrien und dünneres Kupfer stellen eine Herausforderung für Hersteller von Hochtechnologie-Leiterplatten dar. Das CITS880s bietet hierfür die neue Launch Point Extrapolation (LPE), welche eine Extrapolation der TDR Antwort zurück an den Einkoppelpunkt erlaubt. Dadurch kann die Impedanz praktisch über die gesamte Leitungslänge erfasst und somit auch kürzere Leitungsstücke geprüft werden. Das CITS880s ist die neunte Generation des Impedanzmeßsystems von Polar und eine Weiterentwicklung des CITS880, welches zum Industriestandard zählt. CITS880s enthält auch neuentwickelte IPS High-Speed-Probe aus antistatischem Material. Impedanzmessung leicht gemacht
CITS880s bietet sowohl unsymmetrische als auch differentielle Impedanzmessungen mit insgesamt 4 Meßkanälen für flexible Adaptierung. Noch höhere Testgeschwindigkeit und weiter optimierter Schutz vor statischer Beschädigung zeichnen dieses neueste Modell aus. Impedanzkontrollierte Leiterplatten werden mittlerweile in vielen Bereichen zur Sicherstellung der Signalintegrität eingesetzt. Entwickler spezifizieren diese Art von Leiterplatten, wenn die Anstiegszeiten von Digitalsignalen kleiner 1 ns sind, oder Analogsignale über 300 MHz übertragen werden. Die charakteristische Impedanz einer Leiterbahn wird durch deren Abmessung und durch die Eigenschaft des Basismaterials bestimmt. Um die Impedanz zu beeinflussen, variieren die Hersteller die Leiterbahnbreite um Basismaterialschwankungen zu kompensieren. In der Vergangenheit waren die Hersteller gezwungen, spezielle Laborausrüstung wie z.B. Oszilloskop-basierende Zeitbereichsreflektometer (TDR) oder Netzwerkanalysatoren einzusetzen, um die charakteristische Impedanz einer Leiterplatte, einer repräsentativen Testleitung oder eines Testcoupons zu messen. Diese Lösung war sehr aufwändig und für die Fertigungsumgebung wenig geeignet. Viele Elektronikentwickler - speziell im Bereich Militär, Raumfahrt, Telekommunikation und Datenverarbeitung - sind in Bezug auf Impedanzkontrolle noch einen Schritt weiter und setzen differentielle Signale und symmetrische Leiterbahnen zur Verbesserung der Störfestigkeit und zur Reduzierung von Laufzeitfehler bei Hochgeschwindigkeitsübertragungen ein. Leiterplattenhersteller, welche in diesem rasch wachsenden Sektor tätig sind, können diese differentiellen Messungen mit dem CITS880s besonders einfach durchführen. |

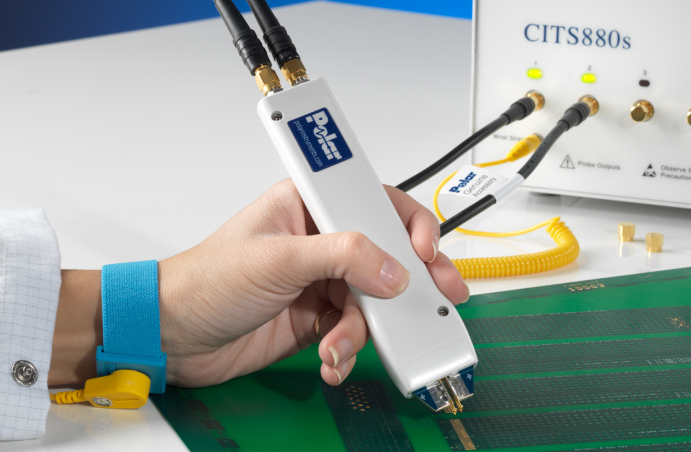

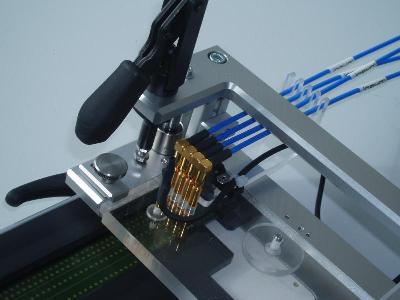

 Die IPDS Prüfspitzen wurden speziell für die Verwendung mit dem neuen CITS880s entwickelt und weisen eine modifizierte interne Konstruktion sowie eine neues Gehäuse auf. IPS und IPDS Prüfspitzen unterscheiden sich von den früheren Probes durch die blauen Typenschilder und den blauen Lötstopplack. Sie können die Anzahl der verschiedenen benötigten Prüfspitzen minimieren, indem Sie bevorzugte Padgeometrien mit Standard-Raster verwenden. Bitte kontaktieren Sie Ihre lokale Polar Niederlassung für Beratung zu den empfohlenen Padgeometrien. Polar's optionaler CGen Coupon Generator ermöglicht die Erstellung von Test Coupons für vordefinierte Padgeometrien. Eine Übersicht der verfügbaren Probe Footprints finden Sie in dieser Applikationsschrift: Application Note AP146. |
|
|

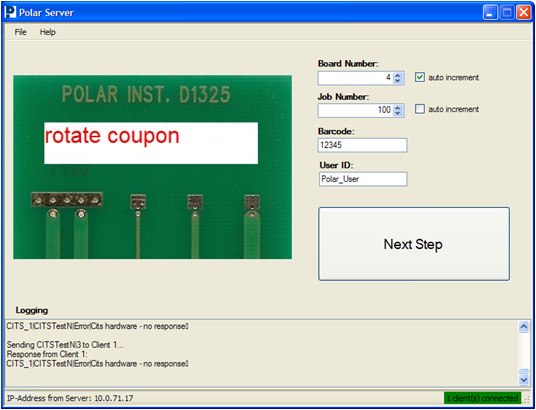

Einfache Bedienung CITS Impedanztestsysteme sind äußerst einfach zu bedienen. Die leistungsfähige Software automatisiert die erforderlichen Testschritte und erlaubt so die Bedienung mit der Maus oder mit dem Fußtaster. Wählen sie einfach die Testdatei mit Sollimpedanz und Toleranz, positionieren die Prüfspitze und betätigen den Fußtaster. Die üblicherweise mit einer TDR-Messung verbundenen aufwendigen Einstellungen, wie z.B. vertikale Verstärkung, Pulsverzögerung und Zeitbasis sind nicht erforderlich. Für maximalen Durchsatz kann das CITS eine Abfolge von Tests automatisch durchführen, wobei der Bediener aufgefordert wird, die Prüfspitze entsprechend zu positionieren. Die Messergebnisse sind eindeutig - das CITS verarbeitet automatisch die Daten und stellt die Impedanz übe der Leiterbahnlänge dar, wobei eine GUT oder FEHLER-Meldung erfolgt. Durch die neue LPE Funktion ist das Messergebnis weniger abhängig von der Positionierung der Testlimits. Eine automatische Datenaufzeichnung ermöglicht den Export der Testergebnisse und der Systemeinstellungen in eine Vielzahl von Datenbank- und SPC-Systemen zur statistischen Prozesskontrolle. Der GUT/FEHLER-Status jedes Tests steht auch auf optoisolierten Ausgängen auf der Geräterückseite zur Verfügung, und ermöglicht so die Integration in andere automatisierte Fertigungseinrichtungen. . Rückverfolgbare Testabläufe Die einfache Bedienung wird durch die Rückverfolgbarkeit der Testergebnisse ergänzt. QS-Mitarbeiter haben darüber hinaus die Möglichkeit, komplexere Parameter wie z.B. Ausbreitungsgeschwindigkeit, Verlustkompensation sowie Standardfunktionen wie Gut/Schlecht-Limits, Ergebnisverarbeitung und Datenaufzeichnung einzustellen. Sie können die Ergebnisse
als Prüfprotokolle für Ihre Kunden ausdrucken und für
Archivzwecke bzw. zur weiteren Analyse mittels SPC-Software speichern.

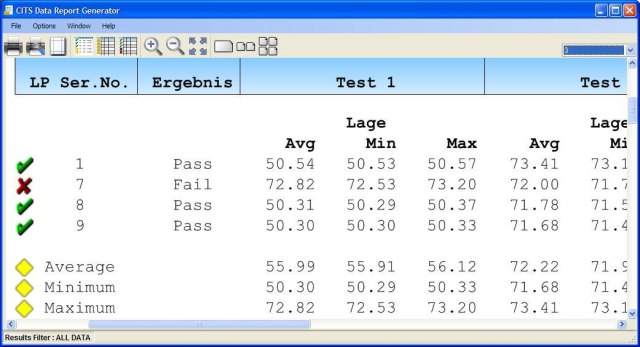

Ein optionaler SPC Datalog-Reportgenerator (DRG) bietet eine Vielzahl
von Druckformaten zur einfachen Ergebnisprotokollierung. Als optionales
Zubehör steht ein Barcode-Leser zur Verfügung, welcher die
Identifikation der Leiterplatten während des Tests ermöglicht, die
Handhabungszeit reduziert und Fehler eliminiert. Manche OEMs verlangen neben der Messung
des HF-Wellenwiderstandes auch die zusätzliche Aufzeichnung des
DC-Widerstandes. Die CITS880s Software bietet nun eine Option um
DC-Widerstand zu messen und die Daten gemeinsam mit den Impedanzwerten
aufzuzeichnen. Der Widerstand wird mit einem Agilent 34410a DMM und
speziellen Polar Kelvin-Prüfspitzen gemessen. Die Bestellbezeichnung

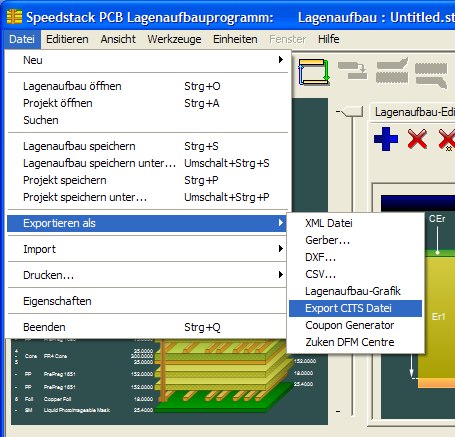

lautet DC-Resistance Die Polar Speedstack
Lagenaufbausoftware kann nun direkt CITS880s Testprogramme ausgeben.
Dies spart Zeit und minimiert Fehlerquellen. |
|
| Für weitere Informationen zum CITS880s Impedanzmeßgerät oder zur Si8000m Designsoftware kontaktieren Sie uns bitte unter germany@polarinstruments.eu | |
Für die Leiterplattenfertigung entwickelt
Ideal für die CEM
Eingangskontrolle
Testet
Leiterplatten und Testcoupons
Automatische
Datenaufzeichnung
